Watomierz jest przyrządem służącym do pomiaru mocy czynnej, której jednostką jest wat (W). W zadaniach egzaminacyjnych z ilustracją najczęściej sprawdzana jest umiejętność poprawnego odczytu wskazania ze skali analogowej.
Aby poprawnie odczytać moc z watomierza, postępuje się według schematu:
- Sprawdź jednostkę opisaną na przyrządzie (tu: W), aby nie pomylić mocy z inną wielkością.
- Ustal, z której skali korzystać, jeśli na tarczy jest kilka podziałek.
- Oceń położenie wskazówki względem działek (podziałek) i liczb na skali.
- Uwzględnij zakres lub mnożnik, jeżeli przyrząd ma przełączane zakresy albo skala jest wyskalowana w częściach zakresu.

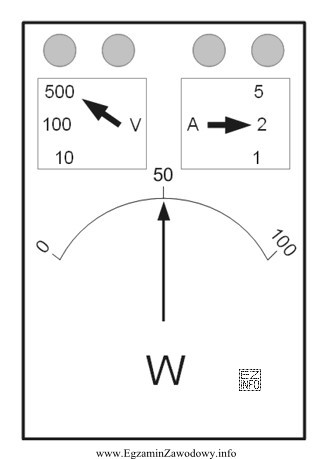

W tej konkretnej ilustracji prawidłowy odczyt odpowiada wartości 500 W. Odpowiedzi "100 W", "50 W" i "1000 W" są typowymi dystraktorami, które pojawiają się, gdy:
- czyta się inną podziałkę niż ta, dla której ustawiono zakres,
- pomija się przelicznik (np. odczyt "50" traktuje się jako 50 W zamiast 500 W),
- zaokrągla się wynik "na oko" do skrajnych wartości (np. 1000 W) bez weryfikacji działek.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze "zatrzymaj wzrok" na opisie skali (jednostka, zakres). Dopiero potem dopasuj położenie wskazówki do najbliższej wartości i sprawdź, czy wynik jest spójny z zakresem przyrządu.
