KWALIFIKACJA ELM1 - STYCZEŃ 2023



PYTANIE NR 24.

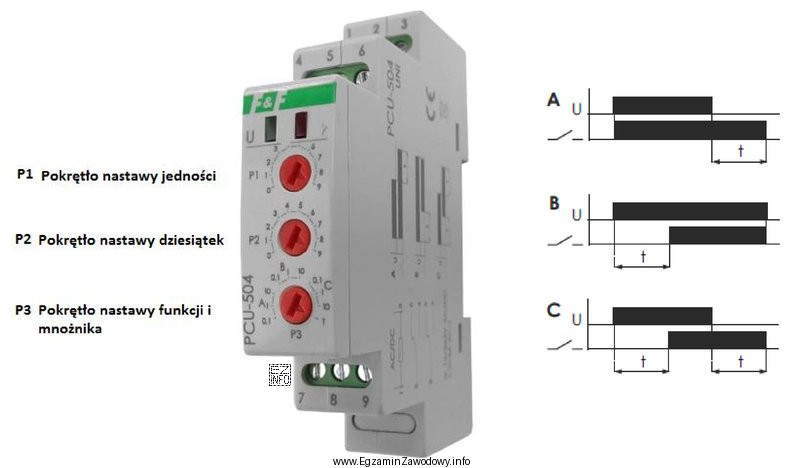

Aby przekaźnik czasowy PCU-504 realizował funkcję opóźnionego załączenia po czasie 2 minut, kolejno przełączniki P1, P2 i P3 powinny być ustawione w następujących pozycjach:
Aby przekaźnik czasowy PCU-504 realizował funkcję opóźnionego załą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby przekaźnik czasowy PCU-504 realizował funkcję opóźnionego załączenia po czasie 2 minut, należy ustawić przełączniki w sposób następujący: P1 na pozycji 2, P2 na pozycji 1, a P3 na pozycji B10. Pozycja P1 odpowiada za jednostki czasu, P2 za dziesiątki sekund, a P3 za funkcję i mnożnik czasu. Ustawienie P3 na B10 oznacza funkcję opóźnionego załączenia (B) z mnożnikiem 10, co w połączeniu z ustawieniami P1 i P2 daje łącznie 2 minuty (20 sekund x 6).
