KWALIFIKACJA ELM4 - STYCZEŃ 2024



PYTANIE NR 30.

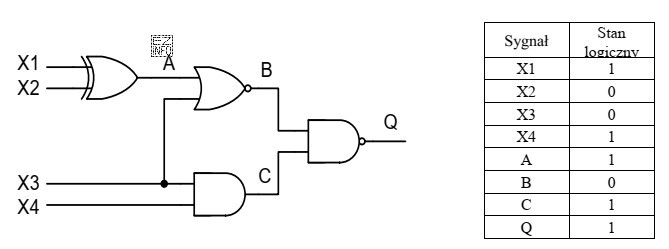

W układzie, którego schemat pokazano na rysunku, sprawdzono testerem stany logiczne na wejściach i wyjściach bramek, wyniki podano w tabeli. Z podanych stanów wynika, że uszkodzona jest bramka logiczna
W układzie, którego schemat pokazano na rysunku, sprawdzono
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy stanów logicznych na wejściach i wyjściach bramek, stwierdzono, że bramka AND jest uszkodzona. Wynika to z faktu, że dla wejść X3 = 0 i X4 = 1, wyjście bramki AND powinno wynosić 0, a w rzeczywistości wynosi 1. Pozostałe bramki (Ex-OR, OR, NAND) działają zgodnie z oczekiwaniami.
