KWALIFIKACJA ELE10 - STYCZEŃ 2019



PYTANIE NR 2.

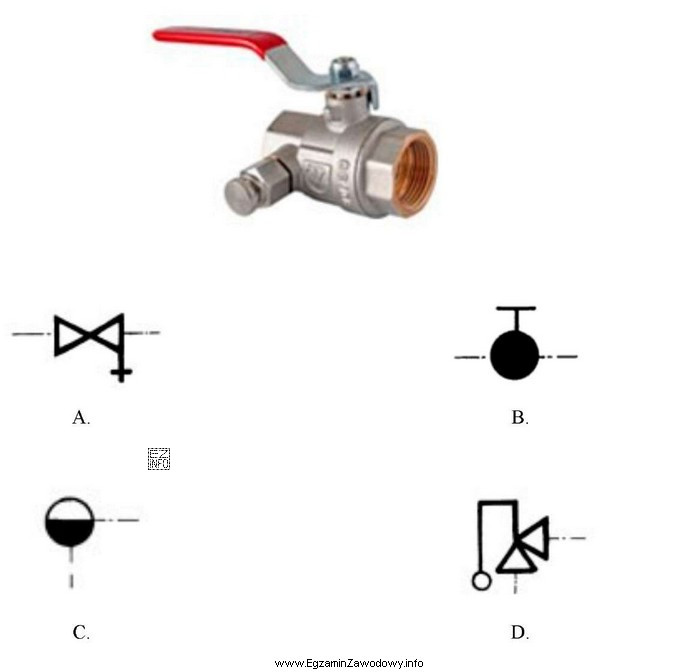

Armaturę przedstawioną na rysunku oznacza się w dokumentacji projektowej symbolem graficznym
Armaturę przedstawioną na rysunku oznacza się w dokumentacji projektowej symbolem
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na zdjęciu przedstawiono zawór kulowy, co można rozpoznać po charakterystycznej dźwigni do otwierania i zamykania przepływu oraz kształcie korpusu. Symbol graficzny przedstawiony jako odpowiedź A. odpowiada standardowemu oznaczeniu zaworu kulowego w dokumentacji projektowej, co jest zgodne z polskimi normami dotyczącymi symboli armatury w rysunkach technicznych.
