KWALIFIKACJA MEC3 - STYCZEŃ 2015

Wyjaśnienie poprawnej odpowiedzi:

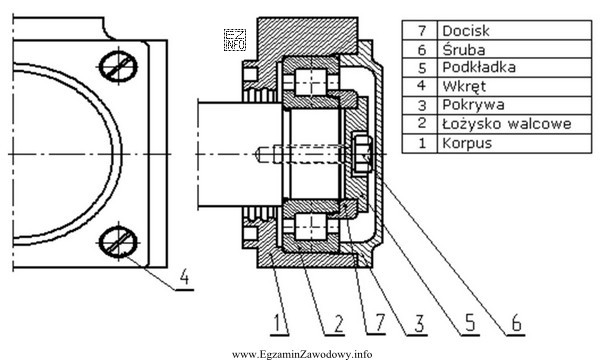

Analizując rysunek techniczny, można ustalić logiczną kolejność montażu części podzespołu. Pierwszy montowany jest korpus (1), który jest bazą dla pozostałych elementów. Następnie montowane jest łożysko walcowe (2), które pasuje do wnętrza korpusu. Po łożysku należy zamontować docisk (7), który utrzymuje łożysko na miejscu. Kolejno montowana jest podkładka (5), która zapewnia odpowiednie rozłożenie sił i ochronę przed zużyciem. Śruba (6) jest używana do zabezpieczenia docisku i podkładki. Pokrywa (3) jest montowana, aby zabezpieczyć całą konstrukcję, a na końcu wkret (4) jest używany do zamocowania pokrywy.
