KWALIFIKACJA TKO3 - CZERWIEC 2020

PYTANIE NR 28.

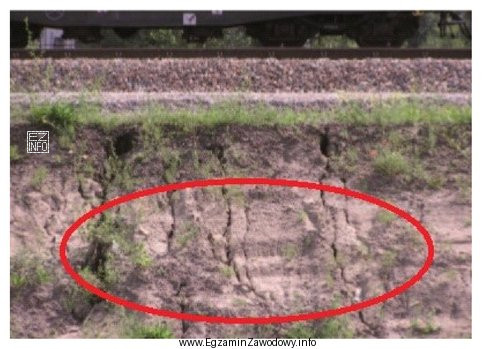

Deformacja podtorza zaznaczona elipsą na zdjęciu to
Ilustracja przedstawia fragment nasypu kolejowego z widoczną deformacją podtorza, zaznaczoną czerwoną elipsą.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rozmycie skarpy to erozyjne uszkodzenie gruntu skarpy wywołane najczęściej spływem wody i brakiem skutecznego odwodnienia. Objawia się ubytkami, rozcięciami i "wymyciem" materiału skarpy. Pozostałe opcje odnoszą się do innych mechanizmów (wypieranie, wysadziny) albo elementu, a nie deformacji.

Pełne wyjaśnienie:

Wskazana deformacja odpowiada zjawisku rozmycia skarpy, czyli erozyjnemu niszczeniu skarpy nasypu lub wykopu przez wodę. W praktyce utrzymania linii kolejowych najczęściej wiąże się to ze spływem powierzchniowym po intensywnych opadach, niedrożnymi urządzeniami odwodnienia lub brakiem umocnienia skarpy. Typowym skutkiem są ubytki gruntu, żłobienia oraz lokalne obrywy, które zmieniają geometrię skarpy i mogą prowadzić do dalszej degradacji podtorza.

Odpowiedź "wypieranie gruntu" opisuje inny mechanizm: przemieszczanie gruntu na skutek obciążeń, uplastycznienia lub braku nośności, a nie typowej erozji "wymywającej" materiał. "Wysadzina torowiska" jest związana z pracą gruntu w warunkach mrozu i wody (zjawiska wysadzinowe), objawia się najczęściej wyniesieniem i nierównościami, a nie charakterystycznym rozcięciem i ubytkiem skarpy. "Worek podsypkowy" nie jest nazwą deformacji podtorza, lecz elementem/rozwiązaniem materiałowym stosowanym doraźnie; nie opisuje więc uszkodzenia terenu. Na egzaminie warto najpierw rozpoznać, czy problemem jest ubytek przez wodę (rozmycie), przemieszczenie mas gruntu pod obciążeniem (wypieranie) czy zmiana objętości przy zamarzaniu (wysadzina).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rozmycie skarpy to erozyjne uszkodzenie skarpy nasypu lub wykopu, polegające na wymywaniu i wynoszeniu gruntu przez wodę (spływ powierzchniowy, opady, nieszczelne odwodnienie). Skutkiem są ubytki, żłobienia i osłabienie stateczności skarpy.
Najczęściej widać wyraźne ubytki materiału skarpy, rozcięcia/rynny po spływie wody, nieregularną powierzchnię oraz "wybrane" fragmenty gruntu. Charakterystyczne jest wrażenie, że materiał został wymyty, a nie wypchnięty do góry.
Bo woda jest głównym czynnikiem inicjującym erozję i osłabienie gruntu. Niedrożne rowy, brak odpływu lub koncentracja spływu powodują przyspieszone rozmycia. Prawidłowe odwodnienie ogranicza spływ po skarpie i zmniejsza ryzyko ubytków oraz obrywów.
Rozmycie skarpy wynika z erozji przez wodę i prowadzi do ubytków oraz żłobień. Wypieranie gruntu to przemieszczenie mas gruntu spowodowane obciążeniem lub utratą nośności (grunt "ucieka" na boki lub do góry), bez typowego obrazu wymycia przez spływ.
Wysadzina to deformacja związana z zamarzaniem wody w gruncie i powstawaniem soczewek lodowych, co powoduje wyniesienie i nierówności. Występuje w okresach mrozu przy jednoczesnej obecności wody i podatnych gruntów. To inny mechanizm niż rozmycie spowodowane spływem.
Nie. Worek podsypkowy to element/material używany doraźnie w pracach utrzymaniowych (np. do wzmocnienia lub zabezpieczenia), a nie nazwa zjawiska deformacyjnego. W pytaniach egzaminacyjnych trzeba odróżniać elementy robót od nazw uszkodzeń gruntu.
Zależnie od skali: odtworzenie geometrii skarpy i uzupełnienie gruntu, umocnienie powierzchni (np. darniowanie/siatki), wykonanie lub udrożnienie odwodnienia (rowy, przepusty, ścieki), a także zabezpieczenie miejsc koncentracji spływu wody.
Najczęstsze to wybór "znanej" nazwy bez analizy mechanizmu (mróz vs woda), mylenie ubytku z wyniesieniem, oraz traktowanie elementu (np. worek) jako nazwy zjawiska. Pomaga pytanie pomocnicze: czy grunt został wymyty, czy wypchnięty?
Najczęściej po intensywnych opadach, roztopach lub w sytuacjach, gdy woda koncentruje się i spływa po skarpie (np. przez niedrożne rowy, uszkodzone urządzenia odwadniające). Ryzyko rośnie na odcinkach o słabym umocnieniu skarp.
Warto uczyć się "po mechanizmie": erozja (woda) → ubytki i rynny; wysadziny (mróz) → wyniesienia i nierówności; utrata nośności → przemieszczenia gruntu. Pomaga też przegląd zdjęć/atlasów uszkodzeń oraz ćwiczenia terenowe z opisywaniem objawów.
info

Statystycznie 41% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Rozmycie skarpy to erozyjne uszkodzenie gruntu skarpy wywołane najczęściej spływem wody i brakiem skutecznego odwodnienia."

Materiały:

  • Materiały dydaktyczne z budowy i utrzymania podtorza kolejowego (rozdziały o odwodnieniu i erozji skarp)
  • Atlas/album uszkodzeń nawierzchni i podtorza kolejowego używany na zajęciach praktycznych
  • Notatki z zajęć terenowych: przykłady rozmyć skarp i typowe przyczyny (spływ powierzchniowy, niedrożne rowy)
