KWALIFIKACJA TKO3 - WRZESIEŃ 2015



PYTANIE NR 36.

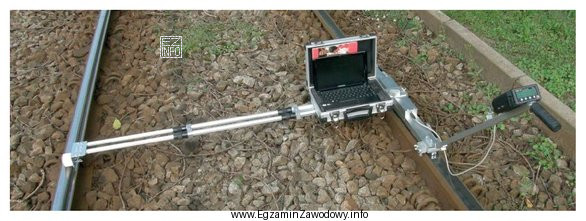

Na zdjęciu przedstawiono urządzenie, służące do pomiaru zużycia szyn. Jest to
Ilustracja przedstawia urządzenie pomiarowe używane do oceny zużycia szyn kolejowych, znane jako falistomierz.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Falistomierz służy do oceny falistości (pofalowania) powierzchni tocznej główki szyny, czyli charakterystycznego zużycia objawiającego się cyklicznymi nierównościami. Toromierz dotyczy geometrii toru, profilomierz pomiaru profilu, a strzałkomierz pomiaru ugięć/strzałek.

Pełne wyjaśnienie:

Urządzenie wskazane jako falistomierz jest stosowane do pomiaru falistości szyn, czyli pofalowania powierzchni tocznej główki szyny. Taki rodzaj zużycia ma zwykle charakter okresowych (powtarzalnych) nierówności, które mogą zwiększać hałas, drgania oraz pogarszać warunki współpracy koła z szyną. W praktyce wyniki pomiaru wykorzystuje się m.in. do podejmowania decyzji o zabiegach utrzymaniowych (np. szlifowaniu) i do monitorowania, czy zużycie nie narasta.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Toromierz służy do kontroli parametrów geometrii toru (np. rozstawu toru i powiązanych wielkości). Nie jest to przyrząd przeznaczony do oceny zużycia powierzchni tocznej szyny w postaci falistości.
  • Profilomierz kojarzy się z pomiarem profilu/kształtu elementu (np. przekroju lub zarysu). To pojęcie jest szersze i nie wskazuje wprost na pomiar falistości; w kontekście pytania chodzi o przyrząd wyspecjalizowany w ocenie pofalowania.
  • Strzałkomierz wykorzystuje się do pomiaru strzałki (ugięcia/odchylenia) elementu lub wielkości opisującej wygięcie. Taki pomiar dotyczy ugięć i przemieszczeń, a nie charakteru zużycia powierzchni główki szyny.

Wskazówka egzaminacyjna: w pytaniach o zużycie szyn zwracaj uwagę, czy mowa o geometrii toru (toromierze) czy o stanie szyny i jej powierzchni (urządzenia do oceny profilu/falistości).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest falistość szyn i dlaczego się ją mierzy?
Falistość szyn to okresowe (powtarzalne) nierówności na powierzchni tocznej główki szyny. Mierzy się ją, bo wpływa na hałas, drgania i komfort jazdy, a także może przyspieszać zużycie elementów toru i taboru. Wyniki pomagają zaplanować zabiegi utrzymaniowe.
Jakie urządzenie nazywa się falistomierzem w diagnostyce szyn?
Falistomierz to przyrząd przeznaczony do pomiaru falistości powierzchni tocznej szyny. Jego zadaniem jest rejestracja nierówności o charakterze cyklicznym, aby ocenić stopień zużycia i potrzebę działań utrzymaniowych (np. szlifowania). Nazwa wskazuje wprost na "falistość".
Dlaczego toromierz nie służy do pomiaru zużycia szyn?
Toromierz jest narzędziem do kontroli geometrii toru, czyli parametrów związanych z ułożeniem obu szyn względem siebie (np. rozstaw). Zużycie szyn w postaci falistości dotyczy powierzchni jednej szyny, więc wymaga przyrządu do oceny powierzchni/kształtu, a nie geometrii toru.
Co mierzy strzałkomierz w pracach torowych i inżynieryjnych?
Strzałkomierz służy do pomiaru strzałki ugięcia lub wygięcia elementu (np. przemieszczeń, ugięć). To inny rodzaj kontroli niż badanie stanu powierzchni tocznej szyny. W pytaniach egzaminacyjnych "strzałka" zwykle odnosi się do ugięć, a nie do zużycia ściernego.
Jak odróżnić pomiary geometrii toru od pomiarów stanu szyny?
Pomiary geometrii toru dotyczą relacji między szynami i położenia toru (rozstaw, przechyłka, odchylenia). Pomiary stanu szyny koncentrują się na samej szynie: profil główki, falistość, wady powierzchni. Na egzaminie kluczowe jest rozpoznanie, czy pytanie dotyczy "toru" czy "szyny".
Jakie są skutki falistości szyny w eksploatacji toru?
Falistość może zwiększać hałas i drgania, pogarszać komfort jazdy oraz powodować dynamiczne obciążenia w układzie koło–szyna. W efekcie może przyspieszać zużycie szyn, złączy i elementów mocowania. Dlatego pomiar i monitoring falistości są ważne w utrzymaniu nawierzchni.
Kiedy wykonuje się pomiar falistości szyn w praktyce utrzymania?
Pomiary wykonuje się w ramach diagnostyki i przeglądów, a także gdy pojawiają się objawy wskazujące na problemy (np. wzrost hałasu, wibracje, pogorszenie płynności przejazdu). Celem jest potwierdzenie skali zjawiska i zaplanowanie działań utrzymaniowych oraz kontrola efektów po zabiegach.
Jakie błędy najczęściej popełnia się przy wyborze między falistomierzem a profilomierzem?
Częsty błąd to utożsamienie każdego pomiaru "kształtu" z profilomierzem. Falistość to specyficzny typ nierówności o charakterze okresowym, dlatego pytanie może wymagać wskazania przyrządu wyspecjalizowanego w jej ocenie. Warto czytać, czy mowa o "falistości", czy ogólnie o "profilu".
Czy zdjęcie przyrządu jest kluczowe w pytaniach o urządzenia pomiarowe?
Tak, bo wiele przyrządów ma podobne przeznaczenie w ogólnym sensie "pomiary", ale różni się szczegółem zastosowania. Rozpoznanie na zdjęciu powinno opierać się na tym, co urządzenie mierzy (geometria toru vs stan powierzchni szyny) oraz na charakterystycznych elementach konstrukcyjnych widocznych w ilustracji.
Jak przygotować się do rozpoznawania przyrządów do diagnostyki toru na egzaminie?
Warto uczyć się zestawami: nazwa → zastosowanie → co mierzy → jak wygląda. Pomaga tworzenie fiszek ze zdjęciem i krótkim opisem. Dobrą praktyką jest też porównywanie par mylących się na egzaminach (np. toromierz vs falistomierz) i zapamiętanie, czy dotyczą toru czy szyny.
info

Statystycznie 69% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "Falistomierz służy do oceny falistości (pofalowania) powierzchni tocznej główki szyny, czyli charakterystycznego zużycia objawiającego się cyklicznymi nierównościami."

Materiały:

  • Materiały dydaktyczne z diagnostyki nawierzchni kolejowej (zużycie szyn i metody pomiaru)
  • Katalogi/opracowania producentów przyrządów do pomiaru falistości i profilu szyn (sekcje opisujące zastosowanie urządzeń)
  • Skrypty szkolne z zakresu pomiarów torowych: rozróżnienie pomiaru geometrii toru i pomiaru stanu szyny
