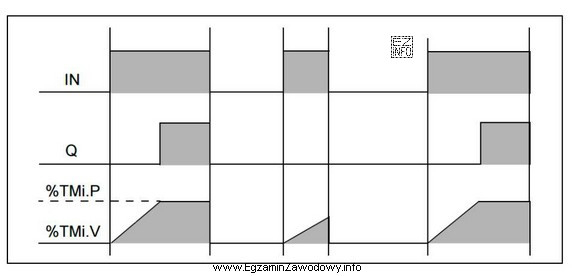

W tego typu zadaniach kluczowe jest rozpoznanie, czy diagram czasowy przedstawia zależność wejście–wyjście w funkcji czasu charakterystyczną dla timera (licznika czasu), czy raczej przebiegi impulsów typowe dla zliczania zdarzeń.
Odpowiedź "czasu, opóźniającego załączenie." pasuje do sytuacji, w której po pojawieniu się sygnału sterującego (np. wejście przechodzi w stan 1) wyjście nie włącza się natychmiast, tylko dopiero po upływie nastawy czasu. Jest to typowa funkcja opóźnionego załączenia (w praktyce spotykana jako timer "on-delay").
Dlaczego pozostałe odpowiedzi są błędne?
- "zdarzeń, zliczającego w górę." – licznik zdarzeń zwiększa wartość na kolejnych impulsach/zboczach i zwykle na diagramie analizuje się serię impulsów oraz warunek osiągnięcia zadanej liczby. To inny mechanizm niż opóźnienie czasowe pojedynczego przejścia wyjścia.
- "zdarzeń, zliczającego w dół." – analogicznie, tu liczba zdarzeń maleje od wartości początkowej do zera; również wymaga interpretacji impulsów i stanu licznika, a nie opóźnienia reakcji wyjścia na poziom sygnału.
- "czasu, opóźniającego wyłączenie." – opóźnienie wyłączenia rozpoznaje się po tym, że po zaniku sygnału wejściowego wyjście pozostaje jeszcze przez pewien czas w stanie aktywnym. To "podtrzymanie po wyłączeniu", odwrotne do opóźnienia załączenia.
Wskazówka egzaminacyjna: najpierw znajdź na diagramie moment pojawienia się sygnału sterującego i sprawdź, czy wyjście startuje od razu czy z przesunięciem w prawo (opóźnienie załączenia). Następnie analogicznie oceń zachowanie przy zaniku sygnału (to rozróżni opóźnienie wyłączenia).
