KWALIFIKACJA ELM6 - STYCZEŃ 2016 (test 2)



PYTANIE NR 31.

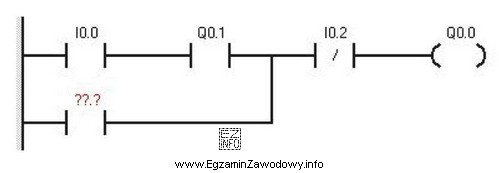

Co należy wpisać w miejscu oznaczonym pytajnikami (??.?), aby przedstawiony poniżej program zapamiętywał stan wysoki na wyjściu Q0.0, po podaniu sygnału logicznego "1″ na wejścia 10.0 i 10.1?
Co należy wpisać w miejscu oznaczonym pytajnikami (??.?), aby przedstawiony
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby program zapamiętywał stan wysoki na wyjściu Q0.0 po podaniu sygnału logicznego "1" na wejścia 10.0 i 10.1, należy zastosować funkcję pamięci, czyli latch. W tym przypadku, aby wyjście Q0.0 było zapamiętane jako wysokie, musi być ono podłączone do wejścia pamięci (latch), które jest oznaczone pytajnikami. Odpowiedź "Q0.0" wskazuje, że wyjście Q0.0 będzie podtrzymywane w stanie wysokim, gdy na wejścia 10.0 i 10.1 zostanie podany sygnał "1".
