KWALIFIKACJA ELM6 - STYCZEŃ 2021



PYTANIE NR 26.

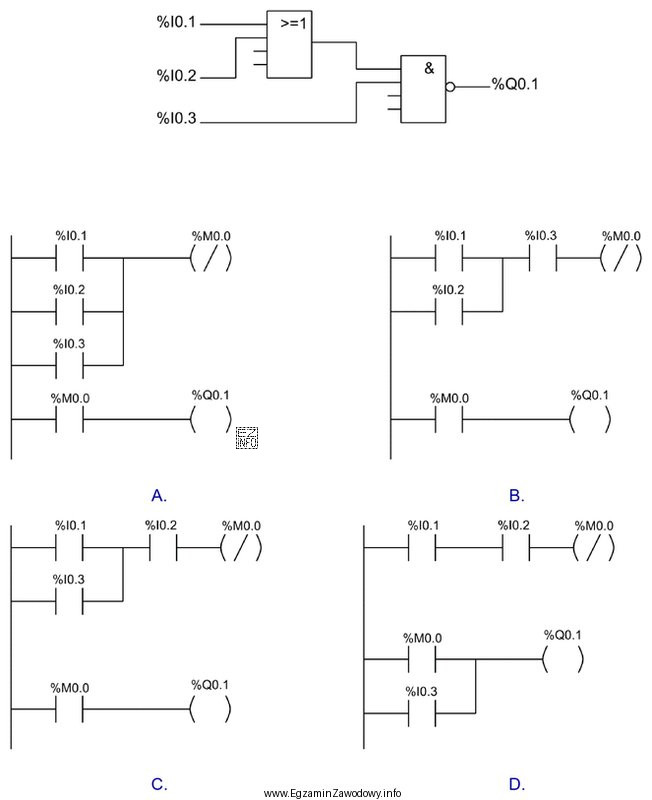

Który z przedstawionych programów zapisanych w języku LD odpowiada przedstawionemu na rysunku programowi sterowniczemu urządzenia mechatronicznego zapisanemu w języku FBD?
Który z przedstawionych programów zapisanych w języku
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analiza wizualna schematu FBD pokazuje, że wejścia %I0.1, %I0.2 i %I0.3 są połączone z blokiem funkcyjnym ">=1", który następnie jest połączony z operatorem AND i wyjściem %Q0.1. Odpowiednik w języku LD, który odpowiada tej konfiguracji, to schemat B, gdzie te same wejścia są połączone z równoległymi kontaktami (reprezentującymi blok ">=1") i szeregowym kontaktem (reprezentującym operator AND), prowadzącym do cewki %Q0.1.
