KWALIFIKACJA MEC9 - PAŹDZIERNIK 2013



PYTANIE NR 11.

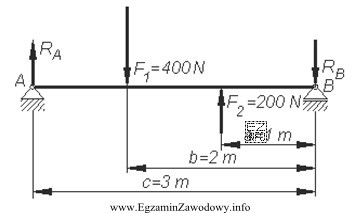

Dla belki przedstawionej na rysunku wartość reakcji RA wynosi
Dla belki przedstawionej na rysunku wartość reakcji R<sub>A</
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Dla belki w równowadze, suma momentów względem dowolnego punktu oraz suma sił pionowych muszą wynosić zero. Obliczając momenty względem punktu A, uzyskaliśmy wartość reakcji RB równą 300 N. Następnie, stosując równanie równowagi sił pionowych, obliczyliśmy wartość reakcji RA, która wynosi 200 N. Zatem poprawną odpowiedzią jest 200 N.
