PYTANIE NR 8.
Dla pomieszczenia łazienki na przedstawionym schemacie normatywny wypływ wody wynosi

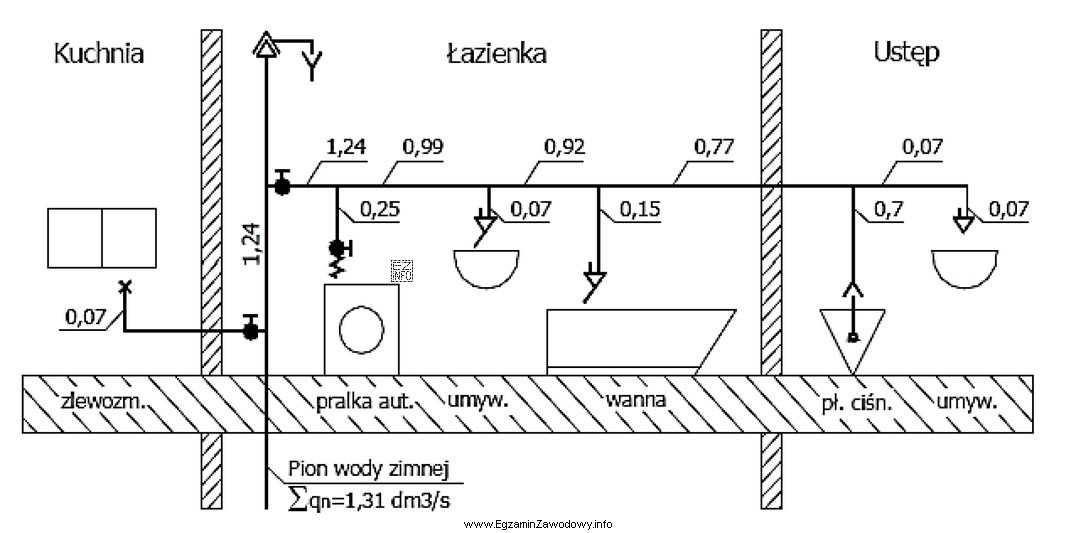

Ilustracja przedstawia schemat instalacji.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Normatywny wypływ dla łazienki to suma qn przyborów pokazanych w sekcji "Łazienka": pralka 0,25 dm³/s, umywalka 0,07 dm³/s i wanna 0,15 dm³/s. Po zsumowaniu otrzymuje się 0,47 dm³/s. Jednostką qn jest dm³/s, a nie "dnWs".

Pełne wyjaśnienie:

Normatywny wypływ wody qn to umowna wartość przepływu przypisana do punktu czerpalnego (przyboru) przy pełnym otwarciu i wymaganym ciśnieniu. Na schematach instalacji wodociągowej wartości qn podaje się przy poszczególnych przyborach, a następnie wyznacza się sumę normatywnych wypływów dla danego pomieszczenia lub odcinka instalacji: Σqn. Jednostką qn i Σqn jest dm³/s.

Na przedstawionym schemacie sekcja "Łazienka" obejmuje trzy przybory z przypisanymi wartościami:

  • pralka automatyczna: 0,25 dm³/s,
  • umywalka: 0,07 dm³/s,
  • wanna: 0,15 dm³/s.

Suma dla łazienki wynosi: 0,25 + 0,07 + 0,15 = 0,47 dm³/s. Dlatego odpowiedź "0,47 dm³/s" jest poprawna.

Pozostałe odpowiedzi są błędne z typowych powodów:

  • "0,40 dm³/s" może wynikać z pominięcia jednego przyboru (np. nieuwzględnienie umywalki) lub błędnego odczytu sekcji.
  • "1,24 dm³/s" to wartość widoczna na schemacie przy wejściu do sekcji "Łazienka" (na odcinku przewodu), ale pytanie dotyczy normatywnego wypływu pomieszczenia, czyli sumy qn przyborów w tej sekcji.
  • "1,31 dm³/s" odpowiada sumie dla większego fragmentu instalacji (np. pionu/całości), a nie wyłącznie dla łazienki.

W praktyce Σqn jest zwykle dopiero danymi wejściowymi do dalszych obliczeń (np. do wyznaczenia przepływu obliczeniowego q potrzebnego do doboru średnic). Na etapie tego zadania należy jednak wyłącznie poprawnie zidentyfikować przybory w łazience i zsumować ich qn w jednostce dm³/s.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest normatywny wypływ wody qn w instalacji wodociągowej?
Normatywny wypływ wody qn to umowna wartość przepływu przypisana do konkretnego przyboru (punktu czerpalnego) przy pełnym otwarciu i wymaganym ciśnieniu. Służy jako dane wejściowe do obliczeń instalacji: sumuje się qn dla przyborów na odcinku, aby dalej wyznaczać przepływy do doboru średnic przewodów.
Jaką jednostkę ma normatywny wypływ qn i suma Σqn?
W obliczeniach instalacji wodociągowych normatywny wypływ qn oraz jego suma Σqn podaje się w dm³/s (decymetr sześcienny na sekundę). To jednostka przepływu objętościowego, zgodna z tablicami wartości qn stosowanymi w zadaniach szkolnych i projektowych.
Jak policzyć Σqn dla łazienki z pralką, umywalką i wanną?
Należy odczytać z tabeli/schematu wartości qn dla każdego przyboru, a następnie je zsumować: pralka 0,25 dm³/s + umywalka 0,07 dm³/s + wanna 0,15 dm³/s. Otrzymujesz Σqn = 0,47 dm³/s. To jeszcze nie jest przepływ obliczeniowy q.
Dlaczego nie wolno mylić Σqn z przepływem obliczeniowym q?
Σqn to prosta suma normatywnych wypływów przyborów na odcinku/pomieszczeniu. Przepływ obliczeniowy q uwzględnia jednoczesność poboru wody (nie wszystkie punkty pracują naraz), więc zwykle jest mniejszy niż Σqn. Pomylenie tych wielkości prowadzi do błędnego doboru średnic i armatury.
Skąd biorą się wartości 1,24 dm³/s lub 1,31 dm³/s na schemacie?
Takie liczby na schematach często opisują sumy wypływów dla większych fragmentów instalacji (np. odcinka przewodu lub pionu), a nie dla samego pomieszczenia. W zadaniu trzeba sprawdzić, czy pytanie dotyczy łazienki, czy całego odcinka. Dla łazienki liczy się tylko suma przyborów w jej sekcji.
Kiedy w praktyce oblicza się Σqn w budynku mieszkalnym?
Σqn wyznacza się podczas projektowania lub sprawdzania instalacji, gdy trzeba określić obciążenie wodą danego odcinka (np. podejścia do pomieszczenia, przewodu rozdzielczego, pionu). To etap poprzedzający dobór średnic i ocenę strat ciśnienia. W praktyce Σqn ułatwia też porównanie wariantów instalacji.
Jakie błędy najczęściej robi się przy odczycie schematu z qn?
Najczęstsze pomyłki to: sumowanie przyborów z różnych pomieszczeń, bo są podłączone do tej samej linii; pomijanie jednego przyboru w sekcji; branie liczby z przewodu (np. na wejściu do sekcji) zamiast sumy przyborów; oraz zły zapis jednostki lub brak kontroli, czy to dm³/s.
Czy w zadaniach egzaminacyjnych trzeba znać wartości qn na pamięć?
Zwykle nie trzeba pamiętać wszystkich wartości, bo w zadaniu są one podane w tabeli lub na schemacie. Warto jednak kojarzyć rząd wielkości (np. umywalka jest mniejsza niż wanna), bo pomaga to wychwycić błędy odczytu. Kluczowe jest rozumienie, że qn sumuje się do Σqn w dm³/s.
Jak rozpoznać, które przybory należą do łazienki na schemacie?
Trzeba kierować się podziałem schematu na sekcje (np. podpisy "Kuchnia", "Łazienka", "Ustęp") oraz opisami przy symbolach przyborów (np. "pralka aut.", "umyw.", "wanna"). Do sumy dla łazienki wchodzą tylko te elementy, które znajdują się w obszarze oznaczonym jako łazienka.
Jak przygotować się do zadań z obliczeń instalacji wodociągowej na egzamin BUD.20?
Ćwicz trzy kroki: (1) odczyt danych z rysunku (co należy do danego pomieszczenia/odcinka), (2) poprawne sumowanie Σqn w dm³/s, (3) rozróżnianie Σqn i q. Pomaga rozwiązywanie arkuszy z podobnymi schematami oraz kontrola jednostek przy każdym wyniku.
info

Statystycznie 48% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że normatywny wypływ dla łazienki to suma qn przyborów pokazanych w sekcji "Łazienka": pralka 0,25 dm³/s, umywalka 0,07 dm³/s i wanna 0,15 dm³/s.

Źródła:

  • PN-92/B-01706:1992, "Instalacje wodociągowe. Wymagania w projektowaniu" (wartości normatywnych wypływów qn i jednostka dm³/s).
  • PN-EN 806-3:2006, "Wewnętrzne systemy wodociągowe — Część 3: Wymiarowanie przewodów — Metoda uproszczona" (zasady obliczeń przepływów w instalacjach).

Materiały:

  • Teksty i tablice z wartościami qn dla przyborów sanitarnych (materiały dydaktyczne do instalacji wodociągowych)
  • Norma PN-EN 806-3:2006 (metodyka obliczeń instalacji wewnętrznych)
  • Arkusze ćwiczeniowe z odczytu schematów i sumowania Σqn
