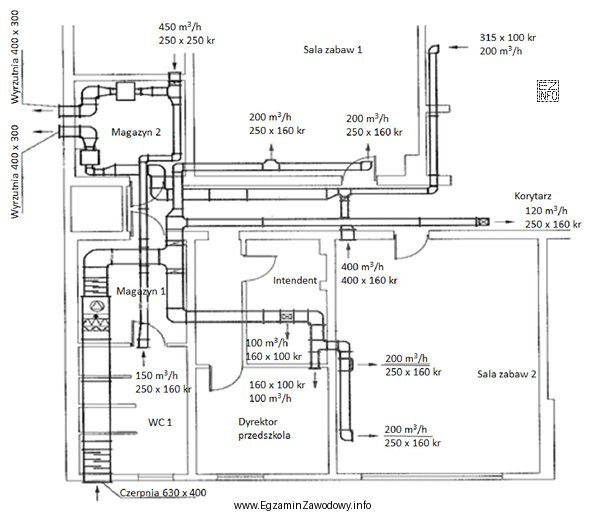

W przedmiarze instalacji wentylacyjnej część elementów ujmuje się w sztukach, ponieważ są to gotowe wyroby montowane w konkretnych miejscach (np. kratki, anemostaty, przepustnice). To zadanie sprawdza umiejętność pracy z dokumentacją: należy odczytać rzut poziomy i policzyć wyłącznie kratki nawiewne.
Jak podejść do zliczania, aby wynik był poprawny:
- Najpierw upewnij się, że rozpoznajesz symbol/oznaczenie kratek nawiewnych na rzucie (często różnią się od wywiewnych opisem, strzałką kierunku, skrótem w legendzie lub innym symbolem graficznym).
- Policz elementy metodycznie: np. od lewego górnego narożnika rzutu, pasami (wierszami) lub pomieszczenie po pomieszczeniu.
- Każdy znaleziony symbol zaznacz na kopii/roboczo (np. kropką) albo prowadź licznik, by nie pominąć ani nie policzyć dwa razy.
Dlaczego poprawna jest odpowiedź "7 szt."? Ponieważ odpowiada liczbie oznaczeń kratek nawiewnych widocznych na rzucie, po odrzuceniu elementów o innym przeznaczeniu (np. wywiewów) oraz po uniknięciu podwójnego liczenia.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "4 szt." typowo wynika z pominięcia części pomieszczeń lub zliczenia tylko jednego fragmentu instalacji (błąd nieuwagi albo brak metody).
- "10 szt." często oznacza, że policzono razem nawiew i wywiew lub wliczono inne elementy wyglądające podobnie na rzucie.
- "12 szt." sugeruje zliczenie wszystkich kratek/anemostatów bez rozróżnienia funkcji albo podwójne liczenie tych samych symboli.
Wskazówka egzaminacyjna: w zadaniach na przedmiar zawsze sprawdzaj, czy pytanie zawęża element (tu: "kratki nawiewne"), bo to najczęstsze źródło błędów, mimo że samo działanie jest proste.
