KWALIFIKACJA BUD7 - CZERWIEC 2018

PYTANIE NR 1.

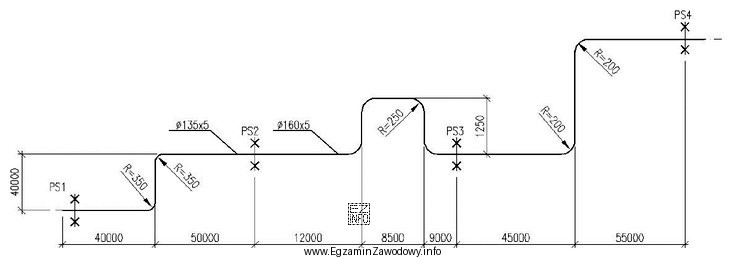

Długość rurociągu na odcinku między podporą PS2 i PS3 wynosi
Ilustracja przedstawia schemat rurociągu, który jest częścią pytania egzaminacyjnego związanego z kwalifikacją zawodową
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Długość odcinka rurociągu między podporami PS2 i PS3 odczytuje się bezpośrednio z wymiarowania na rysunku (w mm) lub jako sumę wymiarów składowych dotyczących tego samego odcinka. Poprawny wynik to 32 000 mm. Pozostałe wartości zwykle wynikają z odczytu innego odcinka lub pomyłki w jednostkach/zapisie.

Pełne wyjaśnienie:

Aby ustalić długość rurociągu na odcinku między podporami PS2 i PS3, należy najpierw jednoznacznie zidentyfikować na rysunku technicznym obie podpory (PS2 oraz PS3) i sprawdzić, jaki rodzaj wymiaru podano: czy jest to wymiar bezpośredni między podporami, czy też długość wynika z sumy kilku wymiarów składowych (np. odcinki proste, odsunięcia, fragmenty między punktami charakterystycznymi).

W dokumentacji wykonawczej rurociągów oraz prac izolacyjnych typowe błędy popełniane przy odczycie długości wynikają z:

  • złej identyfikacji odcinka (odczyt wymiaru dotyczącego sąsiednich podpór),
  • pominięcia części wymiarów składowych, gdy długość nie jest podana jako jedna liczba,
  • nieuwagi w zapisie jednostek (mm vs m) albo błędnego dopisania zera.

W tym zadaniu prawidłowa długość odcinka między PS2 i PS3 wynosi 32 000 mm. Oznacza to 32 metry, co jest typową, "pełną" wartością często spotykaną, gdy na rysunku podano wymiar całkowity dla danego przęsła między podporami.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • 23 000 mm – taka wartość może odpowiadać krótszemu fragmentowi (np. części przęsła) albo innemu odcinkowi rurociągu, jeśli na rysunku występują różne rozstawy podpór.
  • 23 500 mm – wynik często pojawia się przy odczycie wymiaru do innego punktu odniesienia lub po pominięciu jednego z członów długości (np. krótkiego odcinka prostego lub odsunięcia).
  • 29 500 mm – typowa konsekwencja dodania/odjęcia nie tego wymiaru składowego albo pomylenia wymiaru osiowego z wymiarem do krawędzi elementu.

Wskazówka egzaminacyjna: przed zaznaczeniem odpowiedzi sprawdź, czy wszystkie liczby dotyczą tego samego odcinka PS2–PS3 oraz czy wszystkie wymiary na rysunku są w milimetrach. Jeżeli na rysunku jest zarówno wymiar cząstkowy, jak i całkowity, priorytet ma wymiar całkowity odnoszący się dokładnie do PS2–PS3.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Najpierw znajdź na rysunku oznaczenia PS2 i PS3, a potem sprawdź wymiar podany bezpośrednio między nimi. Jeśli nie ma jednego wymiaru, zsumuj wymiary składowe odnoszące się dokładnie do odcinka PS2–PS3, pilnując jednostek (najczęściej mm).
W dokumentacji rurociągów skróty typu PS bywają używane jako oznaczenia podpór/stanowisk podpór w danym projekcie. Kluczowe jest, by traktować je jako identyfikatory punktów odniesienia na rysunku i odczytywać wymiary przypisane do tych oznaczeń.
Milimetry są standardową jednostką wymiarowania na rysunkach technicznych, bo pozwalają zapisywać wartości bez ułamków. Na egzaminie trzeba konsekwentnie trzymać się jednostki z rysunku; dopiero na końcu (jeśli trzeba) można przeliczyć na metry.
Najczęściej myli się sąsiednie podpory (np. PS1–PS2 zamiast PS2–PS3), pomija się jeden z odcinków przy sumowaniu wymiarów składowych albo źle interpretuje punkt odniesienia (oś rurociągu vs krawędź elementu). Częsta jest też pomyłka w zerach w zapisie mm.
Najczęściej długość odnosi się do osi rurociągu (wymiar osiowy), ale zależy to od sposobu wymiarowania w dokumentacji. Dlatego trzeba sprawdzić, do czego prowadzą linie wymiarowe i gdzie są punkty bazowe. Błędne założenie "zawsze osiowo" może dać zły wynik.
Wymiar całkowity obejmuje cały odcinek między dwoma punktami (tu: PS2 i PS3) i zwykle jest narysowany jako najdłuższa linia wymiarowa. Wymiary cząstkowe dzielą odcinek na fragmenty. Jeśli masz oba typy, wybierz ten, który jednoznacznie dotyczy PS2–PS3.
Aby przeliczyć mm na m, dzielisz przez 1000: 32 000 mm = 32 m. Ma to sens przy planowaniu materiału lub logistyki na budowie, ale w testach wielokrotnego wyboru zwykle trzeba podać wynik w tej samej jednostce co na rysunku (często mm).
To celowy zabieg: odpowiedzi różnią się o niewielkie wartości, aby sprawdzić, czy zdający odczytał właściwy wymiar i nie pomylił punktów odniesienia. Małe różnice często wynikają z pominięcia jednego członu wymiaru, odczytu z innej linii wymiarowej lub pomyłki w zapisie.
Najczęściej: rysunki tras rurociągów (z podporami), izometrie, zestawienia odcinków i armatury, a także rysunki płaszczy ochronnych. Dla izolacji kluczowe są długości między podporami, miejsca przerw dylatacyjnych oraz przeszkody (armatura, kołnierze, kompensatory).
Ćwicz na rysunkach: zaznaczaj punkty odniesienia (np. PS2, PS3), przepisuj wymiary do krótkiej listy, a potem sumuj tylko te, które należą do wskazanego odcinka. Na końcu wykonaj kontrolę: czy wynik ma sens w skali rurociągu i czy jednostka zgadza się z rysunkiem.
info

Około 64% zdających odpowiada poprawnie na to pytanie. średnie

Według specjalistów z branży: "Długość odcinka rurociągu między podporami PS2 i PS3 odczytuje się bezpośrednio z wymiarowania na rysunku (w mm) lub jako sumę wymiarów składowych dotyczących tego samego odcinka."

Materiały:

  • Podręczniki i skrypty z zakresu rysunku technicznego w budownictwie/instalacjach
  • Instrukcje czytania dokumentacji izotermicznej (rysunki montażowe, izometrie)
  • Zestawy zadań egzaminacyjnych dotyczących odczytu wymiarów z rysunków
