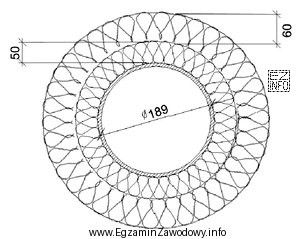

Pytanie dotyczy średnicy zaizolowanego rurociągu, czyli wymiaru zewnętrznego gotowego elementu po wykonaniu izolacji (a w praktyce często także po zastosowaniu płaszcza ochronnego). Na rysunku technicznym mogą występować różne średnice: średnica rury, średnica po otulinie, średnica po płaszczu oraz inne wymiary pomocnicze.
Odpowiedź "409 mm" jest poprawna, ponieważ odpowiada średnicy zewnętrznej określonej na rysunku dla rurociągu po zaizolowaniu. Kluczowe jest, by odczytać wymiar oznaczony jako średnica końcowa, a nie pomylić go z wymiarem samego przewodu lub elementów składowych.
- "239 mm" jest błędne, bo odpowiada typowej pomyłce polegającej na odczytaniu średnicy rury (bez izolacji) albo innego wymiaru cząstkowego.
- "359 mm" jest błędne, bo może wynikać z odczytania średnicy po jednym z etapów (np. po samej otulinie) lub z przeoczenia warstwy zwiększającej wymiar zewnętrzny.
- "189 mm" jest błędne, bo najczęściej odpowiada średnicy elementu wewnętrznego albo wymiarowi niebędącemu średnicą całego zaizolowanego rurociągu (np. promieniowi, średnicy nominalnej mylnie utożsamionej z zewnętrzną).
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze ustal, czego dotyczy wymiar (opis, linie wymiarowe, strzałki, przekrój). Jeśli na rysunku jest kilka średnic, wybieraj tę, która opisuje stan końcowy "po izolacji", bo to ona determinuje np. rozwinięcie blachy płaszcza i miejsce montażu.
