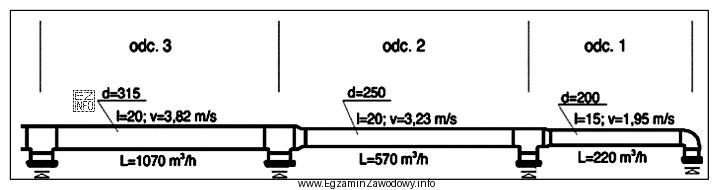

W tego typu zadaniu kluczowa jest umiejętność odczytu danych z rysunku technicznego. Należy najpierw jednoznacznie zidentyfikować odcinek 2 (zgodnie z opisem/etykietą na rysunku), a dopiero potem odczytać wartość przypisaną do tego odcinka jako średnicę rurociągu.
Odpowiedź "250 mm" jest poprawna, ponieważ odpowiada wartości średnicy wskazanej na rysunku dla odcinka 2.
Pozostałe propozycje są błędne z typowych powodów spotykanych na egzaminie:
- "315 mm" – często pojawia się jako średnica dla innego odcinka lub innego przewodu; wybór tej wartości bywa skutkiem pomylenia fragmentów instalacji.
- "200 mm" – może odpowiadać innemu przewodowi/gałęzi; bywa wybierane, gdy zdający odczytuje wymiar z niewłaściwej etykiety albo skraca analizę do "najbardziej typowej" liczby.
- "570 mm" – to wartość wyraźnie większa; wybór zwykle wynika z odczytania innego wymiaru z rysunku (np. wymiaru całkowitego, średnicy po izolacji lub innego parametru), a nie średnicy rurociągu.
W praktyce zawodowej (monter izolacji przemysłowych) taki odczyt jest niezbędny do prawidłowego doboru izolacji oraz elementów płaszcza ochronnego. Na egzaminie warto wyrobić nawyk: najpierw identyfikuję odcinek → potem odczytuję właściwy parametr → na końcu porównuję z odpowiedziami.
