Funkcja logiczna AND (koniunkcja) ma własność: wynik jest równy 1 (TRUE) tylko wtedy, gdy wszystkie argumenty są równe 1. Dlatego zapis y = s AND a należy rozumieć jako warunek "y załączy się, jeśli s jest aktywne i jednocześnie a jest aktywne".

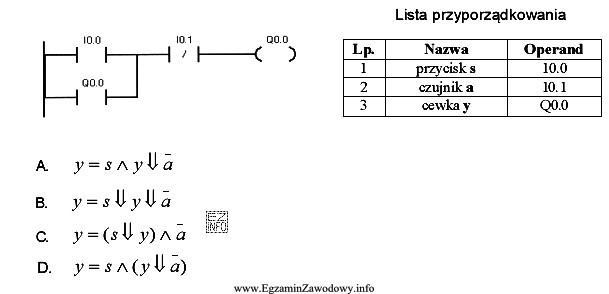

W języku LAD (Ladder Diagram) najczęściej odpowiada temu schemat, w którym:
- dwa styki (reprezentujące warunki s oraz a) są połączone szeregowo w jednej gałęzi,
- za nimi znajduje się cewka (wyjście y).
Interpretacja jest następująca: prąd logiczny "przepłynie" do cewki tylko wtedy, gdy oba styki w szeregu przewodzą, czyli oba warunki są spełnione. To jest bezpośredni odpowiednik działań w algebrze Boole’a.
Dlaczego pozostałe, typowe alternatywy bywają mylone z AND?
- OR wynikałoby z połączenia równoległego styków (wystarczy spełnienie jednego z warunków), więc nie pasuje do sytuacji, gdy wymagane są dwa warunki naraz.
- NOT (negacja) w LAD jest realizowana przez użycie styku normalnie zamkniętego lub odwrócenie sygnału; sama obecność dwóch warunków nie tworzy negacji.
- Złożenia typu NAND/NOR wymagają jawnej negacji wyniku (np. odwrócenia cewki/bitu pośredniego), a nie wyłącznie prostego układu warunków.
W praktyce mechatronicznej koniunkcja jest bardzo częsta: pozwala budować blokady i warunki bezpieczeństwa, np. uruchomienie napędu dopiero po potwierdzeniu sygnału gotowości oraz spełnieniu warunku osłony/czujnika.
