W tym zadaniu kluczowe jest prześledzenie zależności: czujnik → cewka przekaźnika → stan styku → zasilanie lampki.

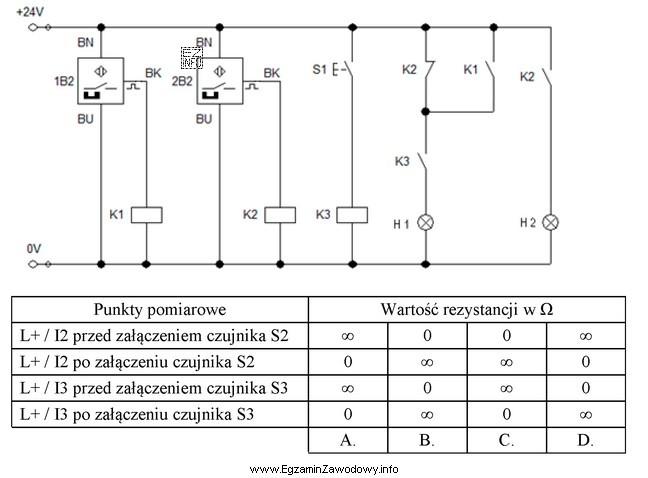

Czujnik indukcyjny 2B2 w stanie aktywnym zamyka (udostępnia) obwód sterujący cewką przekaźnika K2. Jeżeli 2B2 jest nieaktywny, to cewka K2 nie jest wysterowana, a przekaźnik pozostaje w stanie spoczynku. W stanie spoczynku styk zwierny (NO) przekaźnika K2 pozostaje otwarty.
Lampka H2 jest zasilana przez styk zwierny K2, więc do jej zaświecenia potrzebne jest zamknięcie tego styku. Gdy 2B2 jest nieaktywny, styk K2 się nie zamyka, a w torze H2 powstaje przerwa. To oznacza, że nie można włączyć lampki sygnalizacyjnej H2.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "włączyć lampki sygnalizacyjnej H1" – H1 nie jest zasilana wyłącznie przez K2. Jej tor obejmuje styk K3 oraz równoległe połączenie styków K1 i K2. Równoległe połączenie oznacza logikę OR: wystarczy, że zamknie się jeden z tych styków (np. K1), aby istniała droga zasilania. Sam brak sygnału 2B2 nie przekreśla zatem możliwości włączenia H1.
- "wyłączyć lampki sygnalizacyjnej H1" – z nieaktywnego 2B2 nie wynika automatycznie, że H1 nie da się wyłączyć; zależy to od stanu elementów sterujących (np. K3/S1 oraz K1) i tego, czy H1 w ogóle świeci. Brak 2B2 nie jest jednoznaczną blokadą tej czynności.
- "wyłączyć lampki sygnalizacyjnej H2" – gdy 2B2 jest nieaktywny, H2 i tak nie otrzymuje zasilania (brak zamkniętego styku K2), więc rozumowanie "nie można wyłączyć" jest nieadekwatne: układ nie wskazuje, by wyłączenie H2 było niemożliwe; przeciwnie, H2 nie powinna się zaświecić.
Wskazówka egzaminacyjna: przy takich schematach zawsze zacznij od ustalenia, które elementy sterują cewkami (K1, K2, K3), a potem sprawdź, jakie styki tych przekaźników leżą w torze zasilania odbiornika (H1, H2). Połączenie szeregowe styków działa jak AND, a równoległe jak OR.
