KWALIFIKACJA ELE2 - STYCZEŃ 2023 (test 3)



PYTANIE NR 31.

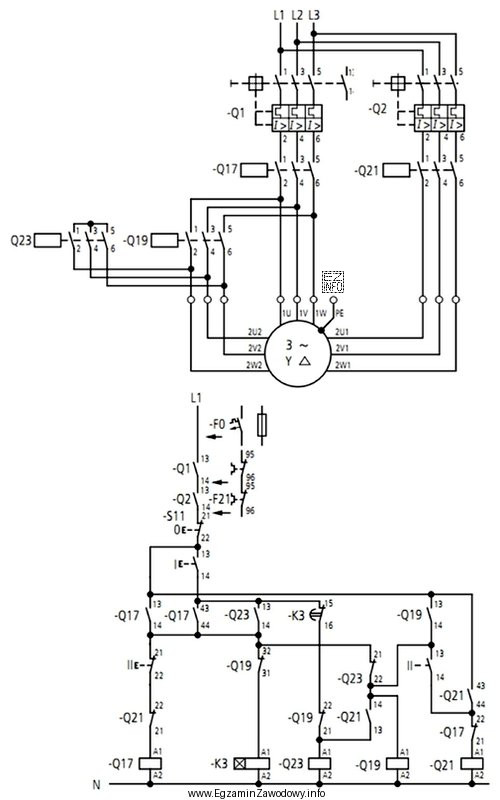

Do realizacji układu przedstawionego na schemacie należy zastosować stycznik Q19 z następującą liczbą i rodzajem zestyków:
Do realizacji układu przedstawionego na schemacie należy zastosować
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu elektrycznego, stycznik Q19 posiada 4 zestyki NO i 2 zestyki NC. Odpowiedź "3NO + 1NO + 2NC" jest zgodna z rzeczywistą konfiguracją zestyków stycznika Q19 na schemacie, co oznacza, że suma zestyków NO i NC jest poprawnie zidentyfikowana jako 4 NO i 2 NC.
