KWALIFIKACJA ELE2 - CZERWIEC 2024 (test 3)



PYTANIE NR 34.

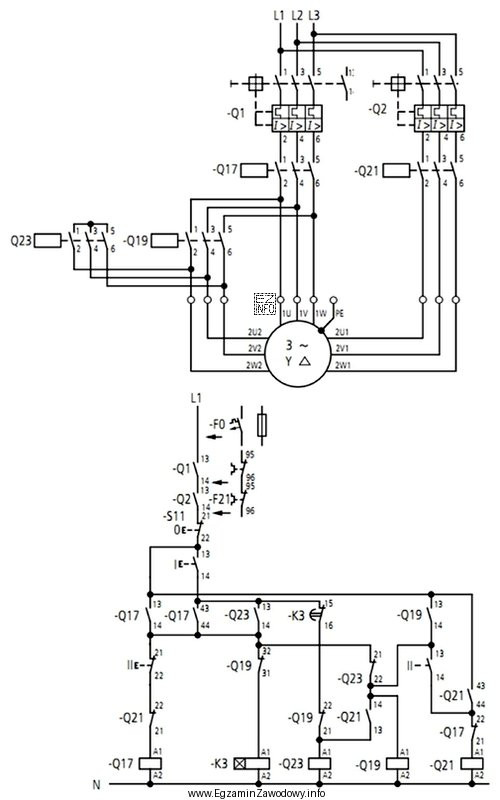

Do realizacji układu przedstawionego na schemacie należy zastosować stycznik Q17 z następującą liczbą i rodzajem zestyków:
Do realizacji układu przedstawionego na schemacie należy zastosować
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu, stycznik Q17 wymaga trzech zestyków normalnie otwartych (3NO), dwóch dodatkowych zestyków normalnie otwartych (2NO) oraz jednego zestyku normalnie zamkniętego (1NC). Schemat jasno pokazuje te zestawy, co potwierdza poprawność odpowiedzi 3NO + 2NO + 1NC.
