KWALIFIKACJA ELE5 - CZERWIEC 2017 (test 2)



PYTANIE NR 40.

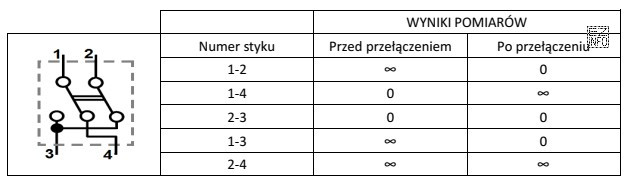

Do sprawdzenia poprawności łączenia styków łącznika krzyżowego wykorzystano omomierz, którego wskazania przedstawiono w tabeli. Na podstawie zamieszczonych wyników pomiarów określ miejsce i rodzaj usterki.
Do sprawdzenia poprawności łączenia styków łącznika krzyżowego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując wyniki pomiarów z tabeli, zauważamy, że styki 2-3 mają rezystancję równą 0 przed przełączeniem i nieskończoność po przełączeniu. Oznacza to, że styki te są sklejone przed przełączeniem, co uniemożliwia ich rozłączenie i zmianę stanu na nieskończoną rezystancję po przełączeniu. Pozostałe pary styków nie wykazują takiej anomalii, co potwierdza, że problem występuje tylko w parze 2-3.
