KWALIFIKACJA ELE5 - CZERWIEC 2017



PYTANIE NR 40.

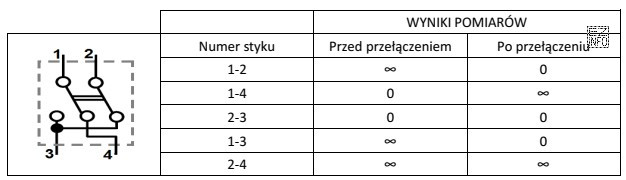

Do sprawdzenia poprawności łączenia styków łącznika krzyżowego wykorzystano omomierz, którego wskazania przedstawiono w tabeli. Na podstawie zamieszczonych wyników pomiarów określ miejsce i rodzaj usterki.
Do sprawdzenia poprawności łączenia styków łącznika krzyżowego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Omomierz pokazuje wartość 0 Ω dla styków 2-3 zarówno przed przełączeniem, jak i po przełączeniu, co oznacza, że styki te są stale połączone (zwarcie), czyli są sklejone. W pozostałych przypadkach, wyniki pomiarów zmieniają się po przełączeniu, co wskazuje na poprawne działanie tych styków.
