KWALIFIKACJA INF1 - CZERWIEC 2017



PYTANIE NR 30.

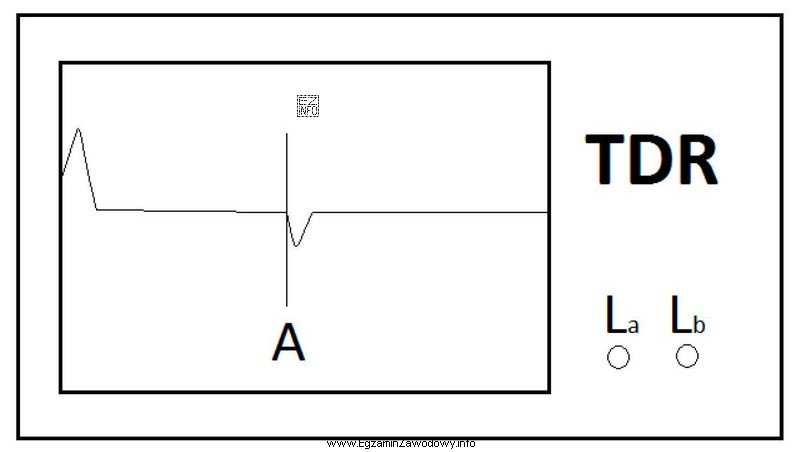

Do urządzenia TDR podłączono parę przewodów miedzianych a/b. Punkt A przecięcia wykresu z kursorem oznacza
Do urządzenia TDR podłączono parę przewodów miedzianych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na wykresie z urządzenia TDR widoczny jest charakterystyczny, ostry spadek i wzrost sygnału w punkcie A, co wskazuje na odbicie sygnału spowodowane zwarcie pomiędzy żyłami. Gdyby występowała przerwa na końcu kabla lub przerwa na parze przewodów, na wykresie pojawiłby się gwałtowny wzrost sygnału. Zwarcie do ziemi również miałoby inny charakterystyczny kształt na wykresie.
