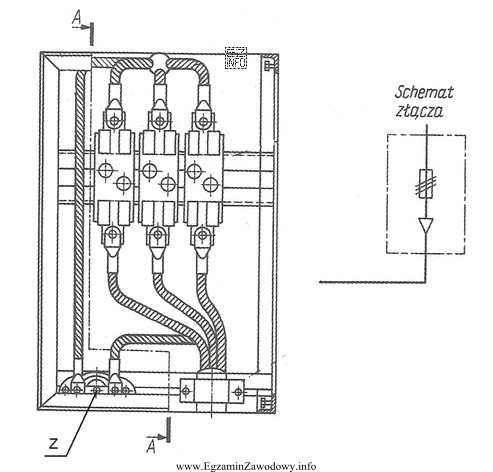

W złączach i szafkach zewnętrznych spotyka się wydzielone zaciski przeznaczone do uziemienia (połączenia z uziomem) oraz do przyłączania przewodów roboczych. Jeśli na rysunku wskazano zacisk "Z", jego funkcją jest pełnienie roli punktu uziemiającego/ochronnego, więc właściwym dodatkowym przyłączeniem jest przewód uziemiający.
Takie połączenie ma znaczenie praktyczne: szafka wolnostojąca oddalona od budynku stanowi osobny element instalacji, który powinien mieć zapewniony wymagany tor ochronny. Uziemienie pomaga ograniczać niebezpieczne napięcia dotykowe na obudowie i elementach przewodzących dostępnych oraz wspiera działanie środków ochrony przeciwporażeniowej.
Dlaczego pozostałe odpowiedzi są nieprawidłowe:
- "przewód neutralny" – przewód neutralny jest przewodem roboczym (powrotnym) w obwodzie. Jego podłączenie do zacisku uziemiającego byłoby błędem funkcjonalnym i może prowadzić do nieprawidłowej pracy instalacji oraz zagrożeń.
- "główna szyna uziemiająca" – jest to element, który zwykle znajduje się w określonym miejscu w obiekcie (punkt zbiorczy połączeń ochronnych/wyrównawczych). Nie jest "przewodem" do dołączania do zacisku w złączu; do zacisku przyłącza się przewody, a nie całą szynę jako odpowiedź wprost.
- "instalację wodną budynku" – instalacje wodne mogą być objęte połączeniami wyrównawczymi w budynku, ale nie stanowią zamiennika przewodu uziemiającego i nie powinny być traktowane jako element do bezpośredniego podłączania do zacisku złącza w terenie.
Na egzaminie warto pamiętać o rozróżnieniu: przewód neutralny zapewnia pracę obwodu, a uziemienie/ochrona służy bezpieczeństwu i ograniczaniu skutków uszkodzeń.
