Dobór przewodu do obwodu gniazd jednofazowych w instalacji podtynkowej należy wykonać, łącząc wymagania układu sieci oraz warunek obciążalności prądowej przewodu dla danego sposobu ułożenia.
1) Układ TN-S a liczba żył
W układzie TN-S przewód neutralny N i ochronny PE są rozdzielone. Dla jednofazowego obwodu gniazda potrzebne są więc trzy żyły: fazowa L, neutralna N i ochronna PE. Z tego powodu przewody 2× (dwużyłowe) nie spełniają wymagań, bo nie zapewniają osobnej żyły ochronnej PE.
2) Zabezpieczenie B16A i warunek Iz ≥ In
Wyłącznik nadprądowy B16A ma prąd znamionowy In = 16 A. Przewód musi mieć obciążalność długotrwałą Iz (dla rozpatrywanego sposobu ułożenia A1) nie mniejszą niż In, czyli Iz ≥ 16 A. To podstawowa reguła doboru przewodu do zabezpieczenia, aby przewód nie był przeciążany w normalnej pracy.

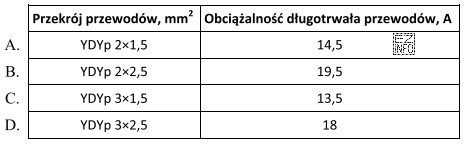

3) Odczyt z tabeli (A1)
Z podanej tabeli dla przewodów YDYp:
- YDYp 3×1,5 ma Iz = 13,5 A, czyli za mało dla B16A.
- YDYp 3×2,5 ma Iz = 18 A, czyli spełnia Iz ≥ 16 A.
Skoro warianty 2× odpadają z powodu TN-S, a 3×1,5 nie spełnia warunku obciążalności, poprawnym wyborem pozostaje przewód YDYp 3×2,5.Dlaczego pozostałe odpowiedzi są błędne?
Opcje z przewodem 2× są niezgodne z wymaganiem osobnego przewodu ochronnego PE w TN-S. Opcja z 3×1,5 jest pozornie "instalacyjna", ale przy sposobie A1 ma zbyt małą obciążalność długotrwałą w tabeli, więc nie powinna być zabezpieczana B16A.
Wskazówka egzaminacyjna
Najpierw sprawdź liczbę żył wynikającą z układu sieci (czy potrzebujesz PE osobno), a dopiero potem porównaj Iz z In dla metody ułożenia z zadania. Ta kolejność ogranicza typowe pomyłki.
