KWALIFIKACJA ELE5 - WRZESIEŃ 2014 (test 2)



PYTANIE NR 27.

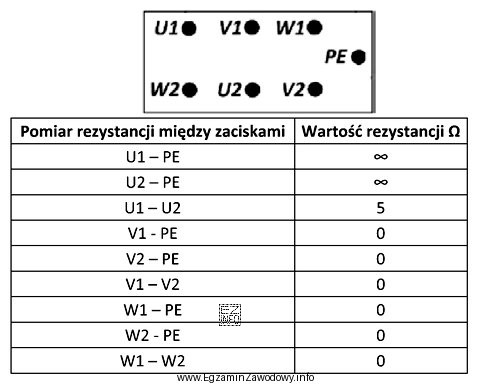

Dokonano pomiaru wartości rezystancji pomiędzy zaciskami uzwojeń silnika trójfazowego, którego tabliczkę zaciskową przedstawiono na rysunku. Na podstawie zamieszczonych w tabeli wyników pomiarów określ, które uzwojenia silnika są uszkodzone.
Dokonano pomiaru wartości rezystancji pomiędzy zaciskami uzwojeń silnika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie wyników pomiarów rezystancji można stwierdzić, że uzwojenia w fazie V i W są uszkodzone, ponieważ wykazują zwarcie (rezystancja 0 Ω) zarówno pomiędzy zaciskami uzwojeń, jak i w stosunku do PE. Natomiast uzwojenie w fazie U jest sprawne, ponieważ wykazuje prawidłową wartość rezystancji 5 Ω pomiędzy zaciskami U1 i U2 oraz brak połączenia z PE (rezystancja ∞). Dlatego poprawną odpowiedzią jest "Tylko w fazie U".
