KWALIFIKACJA ELE5 - STYCZEŃ 2017

PYTANIE NR 12.
Na podstawie wyników pomiarów zamieszczonych w tabeli określ rodzaj i miejsce uszkodzenia w silniku elektrycznym, którego tabliczkę znamionową przedstawiono na rysunku.

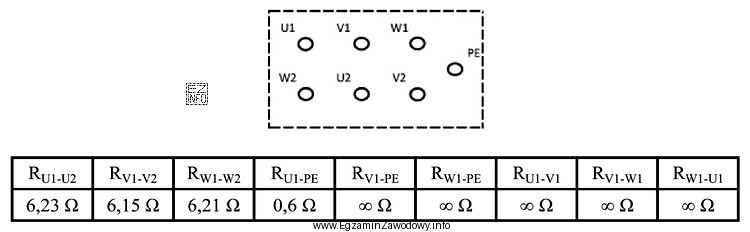

Ilustracja przedstawia schemat połączeń elektrycznych oraz tabelę z wynikami pomiarów rezystancji.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"Zwarcie uzwojenia U z obudową" jest właściwe, gdy pomiary wskazują obniżoną izolację lub przewodzenie między zaciskiem/uzwojeniem U a korpusem silnika, przy braku typowych przesłanek przerwy (brak ciągłości) oraz bez dominującej cechy zwarcia między uzwojeniami U–V.

Pełne wyjaśnienie:

W diagnostyce silnika elektrycznego rozróżnia się m.in. trzy częste grupy uszkodzeń: zwarcie uzwojenia do obudowy (doziemienie), zwarcie między uzwojeniami (międzyfazowe/międzycewkowe) oraz przerwę w uzwojeniu (utrata ciągłości).

Odpowiedź "Zwarcie uzwojenia U z obudową" jest poprawna, jeżeli z tabeli wynika, że tor związany z uzwojeniem U wykazuje nieprawidłową relację do korpusu silnika: typowo będzie to wyraźnie gorszy wynik pomiaru izolacji względem obudowy lub mierzalne połączenie elektryczne U–obudowa w porównaniu z pozostałymi uzwojeniami. Taki obraz wskazuje na uszkodzenie izolacji i upływ prądu do części przewodzących połączonych z obudową.

Odpowiedź "Zwarcie między uzwojeniami U i V" byłaby właściwa wtedy, gdy to pomiary pomiędzy U a V (a nie do obudowy) jednoznacznie wskazywały na nienaturalnie małą rezystancję lub inne przesłanki zwarcia między tymi torami, przy jednocześnie prawidłowych wynikach względem obudowy. Jeżeli jednak kluczowa anomalia dotyczy relacji U–obudowa, nie jest to podstawowy wniosek.

Odpowiedzi "Przerwa w uzwojeniu V" oraz "Przerwa w uzwojeniu U" opisują sytuację braku ciągłości (np. brak przewodzenia w danym torze, nielogicznie wysoka rezystancja uzwojenia w porównaniu z pozostałymi). Gdy w danych dominują przesłanki uszkodzenia izolacji do korpusu, a nie brak ciągłości, wybór "przerwy" jest typowym błędem wynikającym z mylenia symptomów.

Wskazówka egzaminacyjna: najpierw rozdziel wyniki na dwie grupy: pomiary do obudowy (szukają doziemienia) oraz pomiary między uzwojeniami (szukają zwarć międzyfazowych) i dopiero potem oceniaj, czy występuje cecha "przerwy" (brak ciągłości) w jednym uzwojeniu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To uszkodzenie izolacji, w którym przewód uzwojenia (np. U) ma elektryczne połączenie z metalową obudową/korpusem silnika. Skutkiem mogą być upływy prądu, zadziałanie zabezpieczeń oraz ryzyko porażenia przy niesprawnej ochronie.
Najczęściej wskazuje je pomiar rezystancji izolacji uzwojeń względem obudowy (megomierzem) oraz sprawdzenie, czy istnieje przewodzenie między zaciskiem uzwojenia a korpusem. Nieprawidłowy wynik dotyczy wtedy konkretnego uzwojenia.
Zwarcie U z obudową dotyczy relacji uzwojenie–korpus (doziemienie), a zwarcie U–V dotyczy dwóch uzwojeń między sobą (międzyfazowe/międzyuzwojeniowe). W praktyce daje to inne wyniki: inne pary punktów pomiarowych są "podejrzane".
Przerwa zwykle objawia się brakiem ciągłości obwodu lub znacząco zawyżoną rezystancją danego uzwojenia w porównaniu z pozostałymi. Wtedy nie ma typowego "upływu do obudowy", tylko problem z przewodzeniem w samym uzwojeniu.
Gdy anomalia występuje głównie w pomiarach pomiędzy dwiema fazami/uzwojeniami (np. U–V), a pomiary każdego uzwojenia do obudowy są prawidłowe. Wtedy uszkodzenie "siedzi" między uzwojeniami, a nie między uzwojeniem i korpusem.
Może pojawić się zadziałanie zabezpieczeń (np. różnicowoprądowych), grzanie się silnika, spadek momentu, nierówna praca lub natychmiastowe wyłączenie napędu. Dodatkowo rośnie ryzyko przebicia i dalszego uszkodzenia uzwojeń.
Nie. Tabliczka znamionowa podaje parametry znamionowe (np. napięcie, prąd, moc), ale nie diagnozuje uszkodzeń. Jest pomocna w doborze metody pomiaru i interpretacji, natomiast o rodzaju i miejscu uszkodzenia decydują wyniki pomiarów.
Najczęstsze to: mieszanie pomiarów do obudowy z pomiarami między uzwojeniami, skupienie się na jednej wartości bez porównania z pozostałymi fazami oraz mylenie "przerwy" ze "zwarciem". Warto zawsze sprawdzić spójność całego zestawu wyników.
Należy odłączyć zasilanie, zabezpieczyć przed przypadkowym załączeniem, rozładować elementy mogące magazynować energię oraz odłączyć obwody sterowania, jeśli mogą zakłócać pomiar. Dopiero potem wykonuje się pomiary zgodnie z instrukcją przyrządu.
Ćwicz na zestawach przykładowych tabel: rozdzielaj wyniki na "do obudowy" i "między uzwojeniami", ucz się typowych wzorców dla przerwy i zwarcia, a także powtarzaj oznaczenia U/V/W. Pomaga też wykonywanie prostych pomiarów w pracowni.
info

Około 67% zdających odpowiada poprawnie na to pytanie. średnie

Materiały:

  • Materiały dydaktyczne z pracowni maszyn elektrycznych (diagnostyka silników)
  • Instrukcje obsługi mierników do pomiaru rezystancji izolacji (megomierzy)
  • Podręczniki/kompendia do kwalifikacji dotyczącej eksploatacji instalacji i maszyn elektrycznych

Aktualizacja pytania: 31.03.2026
