Tolerancja 2 mm/m określa dopuszczalne odchylenie okładziny ściennej od pionu w przeliczeniu na 1 metr wysokości. W praktyce oznacza to, że jeśli sprawdzasz pionowość na odcinku 1 m, różnica położenia krawędzi okładziny względem pionu nie może być większa niż 2 mm.
Jak podejść do zadania egzaminacyjnego:

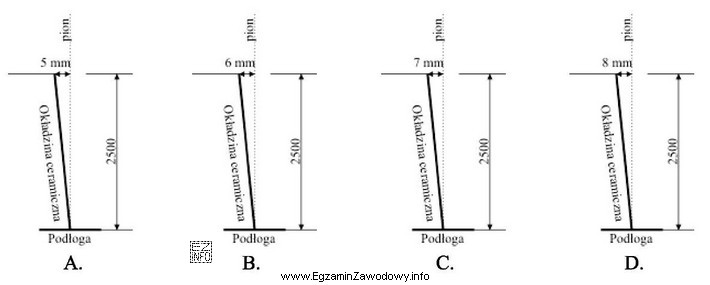

- Krok 1: z każdego rysunku odczytaj wysokość kontrolowanego odcinka (np. 1,0 m; 1,5 m; 2,0 m) oraz pokazane odchylenie (w mm).
- Krok 2: jeśli wysokość wynosi dokładnie 1 m, porównujesz bezpośrednio: odchylenie ≤ 2 mm jest akceptowalne.
- Krok 3: jeśli wysokość jest inna niż 1 m, wykonujesz przeliczenie proporcjonalne: dopuszczalne odchylenie = 2 mm × (wysokość w metrach). Następnie sprawdzasz, czy odczytana odchyłka nie przekracza wyniku.
Dlaczego poprawna jest odpowiedź "A.": na tym rysunku odchylenie od pionu (po przeliczeniu na 1 m, jeżeli rysunek pokazuje inną wysokość) mieści się w limicie 2 mm/m, więc okładzina spełnia wymaganie tolerancji.
Dlaczego pozostałe odpowiedzi są błędne: każdy z pozostałych rysunków przedstawia odchylenie większe niż dopuszczalne w stosunku do wysokości kontrolowanego odcinka. Typowy błąd to porównanie samej wartości w mm bez uwzględnienia, że limit jest podany "na metr" albo pomylenie odchylenia od pionu z inną wadą (np. wybrzuszeniem płaszczyzny).
Wskazówka egzaminacyjna: zawsze zapisuj sobie krótką proporcję 2 mm na 1 m i przeliczaj limit na wysokość z rysunku. To ogranicza ryzyko pomyłki przy zadaniach z tolerancjami.
