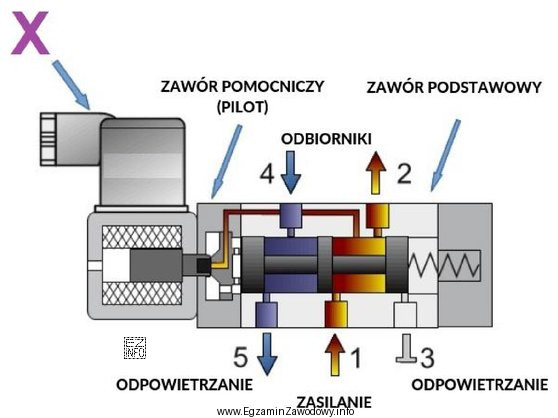

W zaworach sterowanych elektrycznie kluczowym elementem wykonawczym jest elektromagnes (cewka), zwykle z widocznym przyłączem elektrycznym (złączem). To on zamienia sygnał elektryczny na działanie mechaniczne: po zasileniu wytwarza pole magnetyczne, które porusza rdzeniem/zworą i uruchamia mechanizm przełączający zawór (np. element suwakowy lub pilot).
Odpowiedź "elektromagnes z przyłączem" pasuje więc do elementu, który pełni rolę napędu/aktuatora zaworu i jest identyfikowany po obecności części cewki oraz miejsca podłączenia przewodów.
Dlaczego pozostałe odpowiedzi nie pasują?
- "czujnik położenia suwaka" jest elementem pomiarowym. Jego zadaniem jest informowanie sterownika o pozycji, a nie przełączanie. Na rysunkach czujnik bywa pokazany jako osobny moduł/element montowany przy ruchomej części, ale nie zastępuje cewki sterującej.
- "przyłącze przetwornika ciśnienia" dotyczy toru pomiaru ciśnienia (port dla czujnika/przetwornika). Taki punkt jest związany z medium roboczym i pomiarem, a nie z doprowadzeniem energii elektrycznej do cewki.
- "przyłącze wspomagania pneumatycznego" (jeśli występuje) dotyczy dodatkowego zasilania/pilota pneumatycznego. Jest to port pneumatyczny, a nie element elektromagnetyczny; nie pełni roli cewki ani złącza elektrycznego.
Wskazówka egzaminacyjna: jeśli na rysunku widzisz element przypominający "cewkę" oraz miejsce podłączenia przewodów (wtyczka, złącze), najczęściej chodzi o elektromagnes. Porty pneumatyczne i przyłącza czujników zwykle są przedstawiane jako otwory/króćce w korpusie, bez cech typowych dla złącza elektrycznego.
