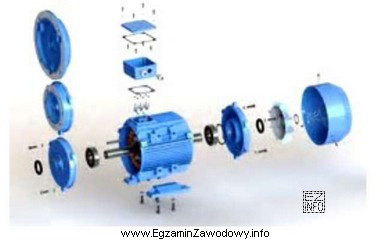

Rozpoznanie typu silnika na podstawie rysunku polega na znalezieniu cech konstrukcyjnych rozstrzygających. W praktyce egzaminacyjnej najczęściej porównia się: silnik indukcyjny klatkowy, indukcyjny pierścieniowy, komutatorowy prądu stałego oraz jednofazowy z kondensatorem.
"Indukcyjnego klatkowego." jest poprawne, gdy widoczne elementy wskazują na typowy układ silnika asynchronicznego z wirnikiem klatkowym: stojan z uzwojeniami, a wirnik bez uzwojeń wyprowadzonych na zewnątrz, z prętami zwartymi (tzw. klatka). Kluczowe jest także to, że taki silnik nie ma komutatora i zazwyczaj nie wymaga kondensatora pracy (to rozwiązanie charakterystyczne dla wielu silników jednofazowych).
Dlaczego pozostałe odpowiedzi są błędne w kontekście typowych cech rozpoznawczych:
- "Indukcyjnego pierścieniowego." – ten silnik ma wirnik uzwojony, a końce uzwojeń wirnika są wyprowadzone na pierścienie ślizgowe (zwykle z zespołem szczotek). Jeśli na rysunku nie widać pierścieni/zespołu szczotek do wirnika, ta opcja nie pasuje.
- "Komutatorowego prądu stałego." – silnik DC komutatorowy rozpoznaje się po komutatorze (segmentowy pierścień) i szczotkach. Brak komutatora oznacza, że nie jest to typowa maszyna komutatorowa prądu stałego.
- "Jednofazowego z kondensatorem pracy." – taki silnik ma w układzie zasilania kondensator (stały, do pracy), często kojarzony z wyprowadzeniami/połączeniami pomocniczego uzwojenia. Jeżeli na rysunku nie ma kondensatora ani charakterystycznych elementów obwodu jednofazowego, wybór tej opcji wynika zwykle z domysłu, a nie z cech konstrukcji.
Wskazówka do nauki: najpierw szukaj elementów "wykluczających" – komutator od razu kieruje do silnika komutatorowego, pierścienie ślizgowe do pierścieniowego, a kondensator do jednofazowego. Jeśli tych elementów nie ma, a wirnik wygląda na klatkowy, najbardziej prawdopodobny jest silnik indukcyjny klatkowy.
