KWALIFIKACJA GIW5 - CZERWIEC 2014



PYTANIE NR 19.

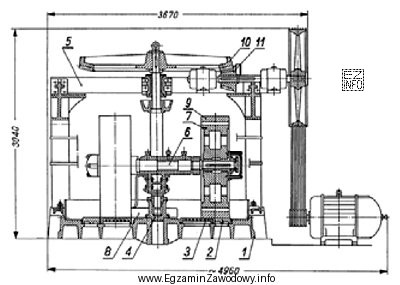

Elementy oznaczone na rysunku liczbami 10 i 11 tworzą przekładnię
Ilustracja przedstawia schemat techniczny maszyny, prawdopodobnie przekładni stożkowej, co jest zgodne z kontekstem pytania
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przekładnia stożkowa jest zbudowana z kół stożkowych i służy do przenoszenia napędu między wałami, których osie zwykle się przecinają (często pod kątem 90°). Jeśli elementy 10 i 11 na rysunku tworzą parę takich kół, poprawnym typem jest przekładnia stożkowa, a nie planetarna, różnicowa ani ślimakowa.

Pełne wyjaśnienie:

Przekładnie rozróżnia się głównie po geometrii elementów i sposobie przenoszenia napędu. Przekładnia stożkowa powstaje, gdy współpracują ze sobą dwa koła stożkowe (zęby na powierzchni stożka). Taki układ typowo zmienia kierunek przenoszenia ruchu i momentu obrotowego między wałami o osiach przecinających się (często pod kątem prostym). Jeśli na rysunku elementy 10 i 11 są parą kół o stożkowym kształcie uzębienia, to klasyfikacja jako "stożkowa" jest właściwa.

Dlaczego pozostałe typy nie pasują, gdy mamy do czynienia z parą kół stożkowych?

  • "planetarną" wybiera się, gdy widać układ z kołem centralnym i satelitami (planetami) obracającymi się na jarzmie. Sama para elementów zwykle nie tworzy jeszcze pełnej przekładni planetarnej bez zespołu satelitów i jarzma.
  • "różnicową" odnosi się do mechanizmu różnicowego, w którym celem jest rozdział momentu na dwa wyjścia i umożliwienie różnicy prędkości obrotowych. Konstrukcyjnie zawiera charakterystyczny układ kół (w tym satelity) wewnątrz obudowy; nie jest to zwykła para kół stożkowych pracujących jak klasyczna przekładnia kątowa.
  • "ślimakową" rozpoznaje się po obecności ślimaka (kształt zbliżony do śruby) współpracującego ze ślimacznicą. Jeżeli na rysunku nie ma elementu o geometrii śruby/ślimaka, to taki typ nie jest właściwy.

Wskazówka egzaminacyjna: najpierw oceń, czy elementy przypominają dwa koła zębate (zębate/stożkowe), czy raczej ślimak i koło, albo zespół z satelitami. Dopiero potem dopasuj nazwę przekładni do widocznej zasady działania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przekładnia stożkowa i do czego służy?
Przekładnia stożkowa to przekładnia zębata z kołami stożkowymi. Służy do przenoszenia momentu obrotowego między wałami, których osie zwykle się przecinają (często pod kątem 90°). Spotyka się ją w układach napędowych, gdy trzeba zmienić kierunek napędu.
Jak rozpoznać na rysunku przekładnię stożkową?
Najczęściej widać dwa koła zębate o stożkowym kształcie (uzębienie na powierzchni stożka) współpracujące pod kątem. Charakterystyczna jest zmiana kierunku osi obrotu. Jeśli zamiast tego widać ślimak lub satelity, to nie jest przekładnia stożkowa.
Dlaczego przekładnia ślimakowa to nie to samo co stożkowa?
W przekładni ślimakowej występuje ślimak (element podobny do śruby) i ślimacznica. W stożkowej są dwa koła stożkowe. Różna geometria oznacza inne tarcie, inne przełożenia i inne wymagania smarowania, więc rozpoznanie po kształcie elementów jest kluczowe.
Co odróżnia przekładnię planetarną od zwykłej pary kół zębatych?
Przekładnia planetarna ma układ: koło centralne, satelity (planety) oraz jarzmo, często także koło pierścieniowe. To zespół wielu elementów, a nie jedna para współpracujących kół. Na rysunku szukaj satelitów rozmieszczonych wokół środka.
Kiedy w praktyce maszyn przeróbczych spotyka się przekładnie stożkowe?
Stosuje się je, gdy w napędzie trzeba zmienić kierunek przeniesienia mocy, np. w przekładniach kątowych, napędach przenośników lub zespołach wymagających kompaktowego połączenia wałów. W maszynach przeróbczych ważna jest też możliwość serwisowania i kontrola zużycia uzębienia.
Jakie są typowe błędy przy rozpoznawaniu przekładni na egzaminie?
Najczęściej myli się przekładnię stożkową z różnicową (bo obie używają kół stożkowych) oraz stożkową ze ślimakową (gdy rysunek jest uproszczony). Błąd wynika z patrzenia na "zęby" bez analizy: czy jest ślimak, czy są satelity, i jak ustawione są osie wałów.
Czy przekładnia różnicowa zawsze jest przekładnią stożkową?
Mechanizm różnicowy często wykorzystuje koła stożkowe, ale jego funkcja jest inna: rozdziela moment na dwa wyjścia i pozwala na różnicę prędkości obrotowych. Dlatego nie każda para kół stożkowych oznacza "różnicową" — potrzebny jest charakterystyczny układ elementów mechanizmu.
Jakie elementy przekładni warto sprawdzać podczas obsługi i przeglądu?
Typowo kontroluje się stan uzębienia (zużycie, wykruszenia), luz, łożyskowanie, szczelność obudowy i poziom/stan środka smarnego. W przekładniach pracujących w zapyleniu (np. przy kopalinach) ważne są uszczelnienia i czystość smaru, bo zanieczyszczenia przyspieszają zużycie.
Dlaczego zmiana kierunku osi obrotu wskazuje na przekładnię stożkową?
Klasyczna para kół walcowych przenosi ruch między wałami równoległymi, a stożkowe są projektowane do pracy między wałami o osiach przecinających się. Gdy na rysunku widać współpracę kół pod kątem, jest to silna wskazówka dla przekładni stożkowej (kątowej).
Jak przygotować się do zadań z rozpoznawania przekładni na rysunkach?
Ćwicz na kilku typach rysunków: uproszczonych schematach i bardziej szczegółowych przekrojach. Ustal "cechy rozpoznawcze": ślimak = ślimakowa, satelity i jarzmo = planetarna, dwie osie pod kątem i koła stożkowe = stożkowa. Na egzaminie najpierw nazwij cechę, potem typ.
