W frezowaniu płaszczyzn można spotkać dwa podstawowe sposoby prowadzenia skrawania: frezowanie obwodowe (metodą walcową) oraz frezowanie czołowe. W tym zadaniu kluczowe jest rozpoznanie, że "metoda walcowa" oznacza pracę narzędzia przede wszystkim zębami na obwodzie, czyli na powierzchni bocznej walca.
Dlaczego poprawna jest odpowiedź "B."?

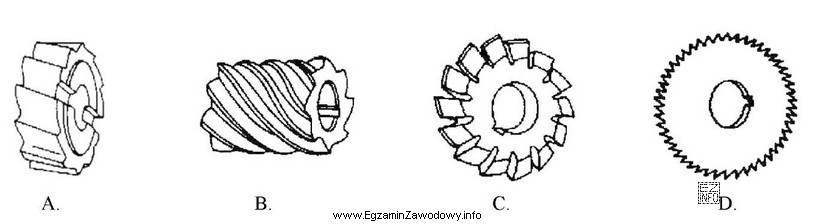

Rysunek oznaczony "B." przedstawia frez, którego główne krawędzie skrawające znajdują się na pobocznicy (obwodzie) narzędzia. Taka budowa jest charakterystyczna dla frezu walcowego używanego do planowania/powierzchniowego zbierania naddatku podczas frezowania obwodowego.
Jak odróżnia się frez walcowy od innych typów w kontekście obróbki płaszczyzn?
- Frez walcowy: skrawa głównie obwodem; przy obróbce płaszczyzn ważna jest długość części roboczej i rozmieszczenie zębów na obwodzie.
- Frez czołowy: skrawa przede wszystkim czołem (często także obwodem pomocniczo); kojarzony z planowaniem dużych powierzchni "od góry".
- Frez tarczowy/kształtowy: typowo dobierany do rowków lub profili; sama obecność "tarczy" albo specyficznego kształtu nie pasuje do typowego frezowania płaszczyzn metodą walcową.
Dlaczego pozostałe odpowiedzi są niepoprawne?
Rysunki oznaczone "A.", "C." i "D." przedstawiają narzędzia, których geometria nie odpowiada frezowi pracującemu głównie obwodem podczas obróbki płaszczyzn metodą walcową (np. sugerują narzędzie czołowe, tarczowe lub o innym przeznaczeniu). W takich przypadkach kierunek i miejsce pracy ostrzy nie zgadza się z definicją frezowania walcowego.
Wskazówka egzaminacyjna: gdy w treści pojawia się "metoda walcowa/obwodowa", szukaj na rysunku narzędzia z wyraźnymi zębami na pobocznicy walca. Gdy pojawia się "metoda czołowa", priorytetem są ostrza na czole.
