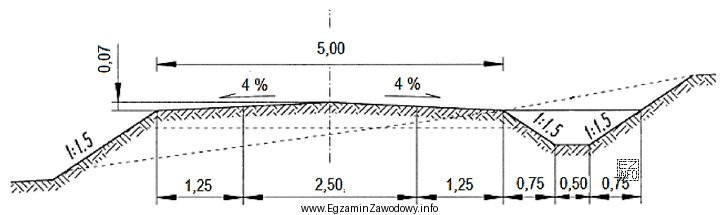

Pytanie sprawdza umiejętność odczytywania wymiarów z przekroju normalnego drogi, co w zawodzie operatora maszyn do robót ziemnych i drogowych jest praktyczne m.in. przy wykonywaniu i utrzymaniu odwodnienia.
Głębokość rowu przydrożnego rozumie się jako różnicę wysokości (wymiar pionowy) pomiędzy przyjętym na rysunku poziomem odniesienia w rejonie rowu (najczęściej poziomem terenu/pobocza w miejscu rozpoczęcia spadku do rowu) a dnem rowu. W praktyce na przekroju jest to zwykle pokazane linią wymiarową pionową lub wynika z rzędnych/oznaczeń wysokości.
Odpowiedź "0,50 m" jest poprawna, bo odpowiada głębokości wskazanej w wymiarowaniu przekroju.
Dlaczego pozostałe wartości są błędne?
- "0,75 m" i "1,00 m" to typowe wielkości, które mogą pasować do innych rozwiązań geometrycznych, ale nie zgadzają się z odczytem z danego rysunku; często wynikają z pomylenia miejsca pomiaru lub przyjęcia innego poziomu odniesienia.
- "1,50 m" jest wartością znacznie większą; bywa wybierana, gdy ktoś błędnie interpretuje wymiar jako wysokość skarpy lub sumuje kilka odcinków (np. różne spadki) zamiast odczytać pojedynczą głębokość rowu.
Wskazówka egzaminacyjna: najpierw zidentyfikuj na przekroju dno rowu (najniższy punkt w rejonie odwodnienia), następnie sprawdź, od jakiej linii/poziomu prowadzony jest wymiar. Nie mierz "po skarpie" i nie zgaduj z pamięci typowych wartości—w tym typie zadania liczy się odczyt z rysunku.
