KWALIFIKACJA ELM3 - CZERWIEC 2019



PYTANIE NR 10.
Ile minimalnie 8 bitowych portów we/wy powinien posiadać mikrokontroler PIC wyposażony w szeregowy

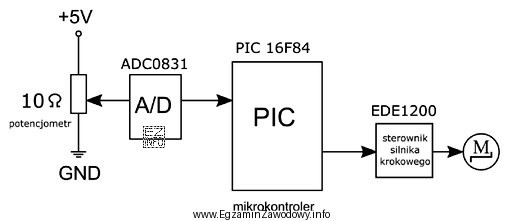

8-bitowy przetwornik analogowo-cyfrowy oznaczony ADC0831, aby można było zrealizować układ mechatroniczny przedstawiony na rysunku?
Ile minimalnie 8 bitowych portów we/wy powinien posiadać mikrokontroler
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przetwornik ADC0831 jest przetwornikiem analogowo-cyfrowym, który komunikuje się z mikrokontrolerem za pomocą jednego bitu danych (szeregowej komunikacji). PIC 16F84 musi więc mieć przynajmniej jeden port wejściowy do odbioru danych z przetwornika ADC. Sterownik silnika krokowego EDE1200 komunikuje się również z mikrokontrolerem, ale zazwyczaj wymaga więcej niż jednego sygnału do sterowania silnikiem krokowym (np. kierunek, krok, włączenie/wyłączenie). Jednakże, zgodnie z rysunkiem, wszystkie sygnały sterujące mogą być przesyłane przez jeden port wyjściowy. W związku z tym, minimalna liczba portów we/wy, jaką musi posiadać mikrokontroler PIC, to jeden port wejściowy dla danych z ADC i jeden port wyjściowy do sterowania sterownikiem EDE1200, co daje w sumie 2 porty.
