"Maksymalna zwarciowa siła naciągu" odnosi się do obciążeń mechanicznych, jakie mogą pojawić się w elementach przewodu i osprzętu w czasie zwarcia. Zwarcie powoduje bardzo duże prądy, a te generują znaczne oddziaływania elektrodynamiczne, które w konsekwencji mogą zwiększać siły działające na przewody i ich zamocowania.
W pytaniu kluczowe są dwa elementy:
- Ik″ = 50 kA – wskazuje poziom prądu zwarciowego, dla którego należy dobrać/odczytać odpowiadającą mu wartość siły.
- przęsło krótkie – w zadaniach branżowych często rozróżnia się warianty zależne od długości przęsła, ponieważ geometria i warunki mechaniczne wpływają na wartości przyjmowanych obciążeń.

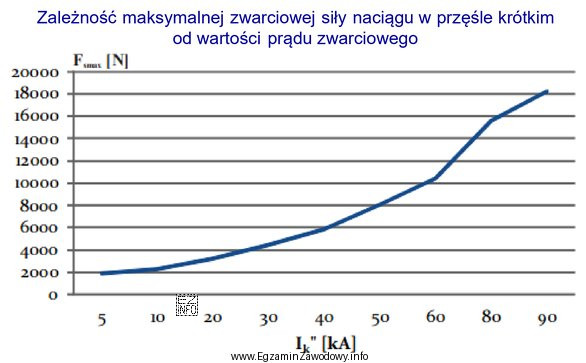

W praktyce edukacyjnej (testy, zadania katalogowe) tego typu wartości są najczęściej podane w tabelach lub charakterystykach: dla zadanej klasy przęsła oraz dla określonego prądu zwarcia wskazuje się odpowiadającą mu maksymalną siłę naciągu. Z tego powodu nie wykonuje się tu długich obliczeń z wielu parametrów (takich jak rozstaw faz, czas trwania zwarcia czy typ przewodu), tylko wybiera właściwą wartość z zestawienia przewidzianego w zadaniu.
Odpowiedź "8 000 N" jest poprawna, ponieważ odpowiada właściwej pozycji dla przęsła krótkiego przy Ik″ = 50 kA w typowym ujęciu tabelarycznym stosowanym w zadaniach egzaminacyjnych. Wskazania "6 000 N", "12 000 N" i "16 000 N" są błędne, bo reprezentują inne warianty (np. inny zakres prądu lub inną klasę przęsła) albo są wartościami "na oko" wybieranymi bez związku z wymaganym przypadkiem.
Wskazówka egzaminacyjna: zawsze zwracaj uwagę na kwalifikator typu "przęsło krótkie". W wielu arkuszach to właśnie on decyduje o wyborze właściwego wiersza/kolumny w tabeli, a samo Ik″ jedynie doprecyzowuje konkretny punkt odczytu.
