W geodezji inżynieryjnej rzędna oznacza wysokość punktu (np. charakterystycznego punktu osi, punktu tyczenia, elementu konstrukcyjnego) odniesioną do przyjętego układu wysokości. W zadaniach opartych o szkic tyczenia kluczowe jest rozróżnienie, czy pytanie wymaga odczytu wartości ze szkicu, czy wyznaczenia jej z obliczeń (np. z niwelety, spadków, różnic wysokości).
W tym typie pytania postępowanie jest następujące:

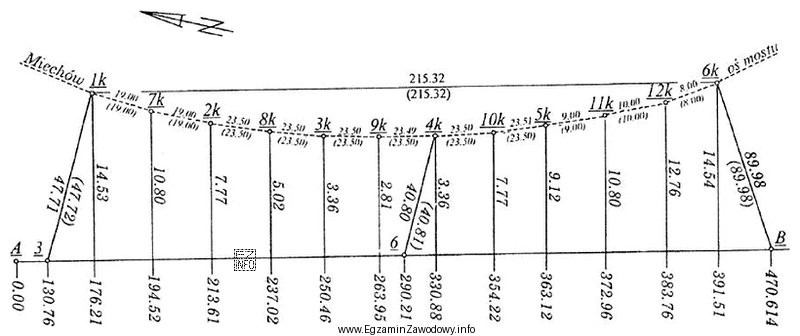

- zidentyfikować na szkicu właściwy element (tu: podpora "4k" na osi podłużnej mostu),
- odczytać liczbę, która jest opisana jako rzędna dla tego elementu (zwykle w metrach),
- upewnić się, że nie jest to inna wielkość: kilometraż, odległość, numer punktu, oznaczenie reperu lub wartość pomocnicza.
Odpowiedź "3,36 m" jest poprawna, ponieważ odpowiada rzędnej przypisanej do podpory "4k" na szkicu. Pozostałe wartości są typowymi dystraktorami: liczby rzędu 40,80 m i 40,81 m mogą wyglądać jak rzędne w innym fragmencie obiektu albo wartości z niwelety dla innego punktu, natomiast 330,88 m może imitować kilometraż, numerację lub wartość z innej skali/układu zapisu. Takie odpowiedzi sprawdzają, czy zdający poprawnie wiąże liczbę z właściwym oznaczeniem na szkicu.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze sprawdź jednostkę (metry) i kontekst opisu (czy liczba stoi przy symbolu wysokości/poziomu, czy przy opisie odległości). Jeśli na rysunku występuje kilka kolumn/wierszy lub kilka opisów liczbowych, czytaj je w parze: oznaczenie punktu + jego parametr (tu: podpora "4k" + rzędna).
