W tyczeniu realizacyjnym kluczowe jest dobranie takiej osnowy, która pozwala przenieść projekt na teren w sposób jednoznaczny, kontrolowalny i możliwie odporny na błędy obserwacji. Metoda prostej odniesienia opiera się na odniesieniu tyczonych elementów (np. wskaźników konstrukcyjnych) do ustalonej w terenie prostej bazowej, wyznaczonej na podstawie odpowiednio rozmieszczonych punktów osnowy.
Poprawny schemat osnowy powinien zatem umożliwiać:
- jednoznaczne wyznaczenie prostej odniesienia (bazy),
- dogodny pomiar i kontrolę odchyłek położenia tyczonych punktów względem tej prostej,
- utrzymanie stabilnych odniesień w trakcie robót (praktyczna przydatność na budowie).

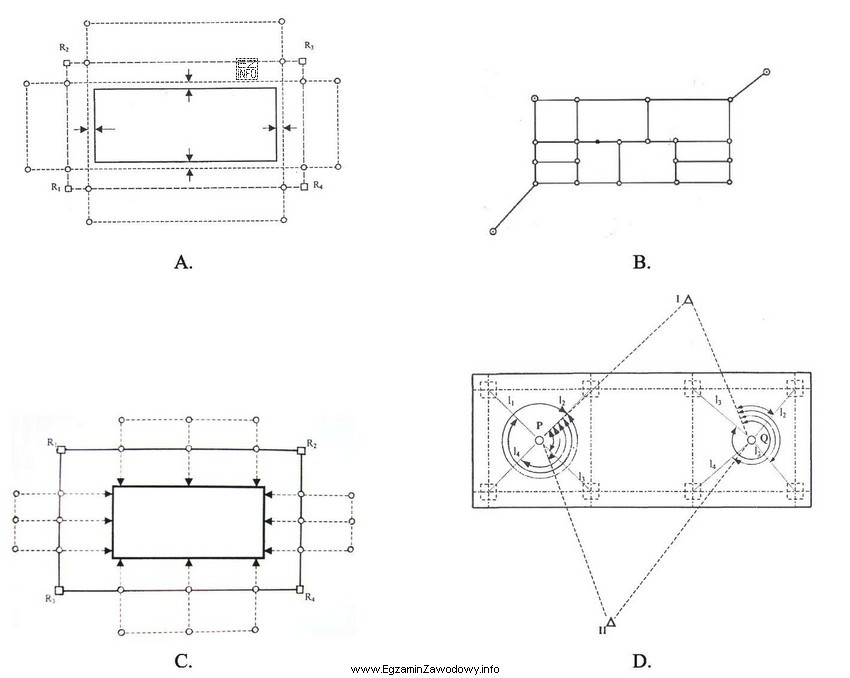

Właśnie te cechy spełnia odpowiedź "Schemat A" – odpowiada ona układowi punktów, który wspiera wyznaczenie i wykorzystanie prostej odniesienia w tyczeniu wskaźników konstrukcyjnych.
Pozostałe schematy są niepoprawne w tym kontekście, ponieważ typowo nie zapewniają pełnego spełnienia warunków metody: mogą być nastawione na inny sposób tyczenia (np. przecięcia lub domiary), mogą nie dawać jednoznacznej bazy/prostej odniesienia albo utrudniać kontrolę tyczenia wzdłuż osi/prostej. To częsty błąd na egzaminie: wybór osnowy "podobnej" graficznie, ale dobranej do innej metody lub innego celu (pomiary kontrolne zamiast tyczenia).
Wskazówka egzaminacyjna: przed wyborem schematu nazwij w myślach, co jest "bazą" metody (tu: prosta odniesienia) i sprawdź, czy dany układ punktów osnowy realnie pozwala tę bazę wyznaczyć oraz użyć jej do tyczenia i kontroli.
