KWALIFIKACJA ELE5 - STYCZEŃ 2018 (test 2)



PYTANIE NR 32.
Instalację elektryczną wykonaną przewodami ADY 4×6 mm2 zmodernizowano stosując przewody YDY 4×10 mm2 oraz LgYżo 10 mm2 ułożone w korytku kablowym w podłodze. Korzystając z tabel, określ wartość obciążalności prądowej nowych przewodów.
Instalację elektryczną wykonaną przewodami ADY 4×6 mm<sup>2</sup> zmodernizowano stosują
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:

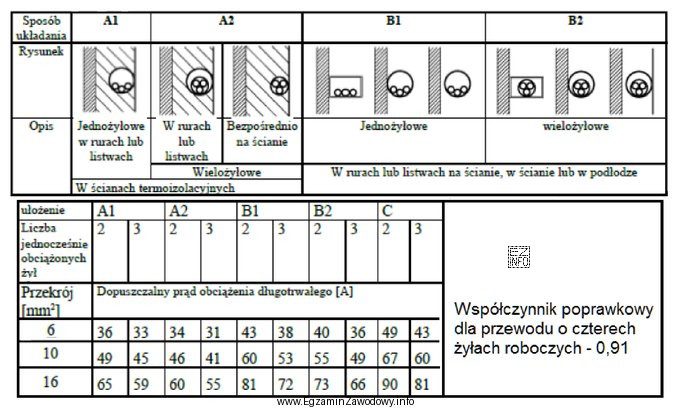

Aby określić obciążalność prądową nowych przewodów, należy skorzystać z tabeli dla sposobu ułożenia B2 (wielożyłowe w korytku kablowym). Dla przekroju 10 mm2 odczytujemy wartość 49 A. Następnie należy uwzględnić współczynnik poprawkowy dla przewodu o czterech żyłach roboczych, który wynosi 0,91. Obliczamy: 49 A × 0,91 = 44,59 A. Ta wartość jest zgodna z podaną w kluczu odpowiedzią. Warto zauważyć, że przewód LgYżo nie wpływa na obciążalność prądową, gdyż jest to przewód ochronny.
