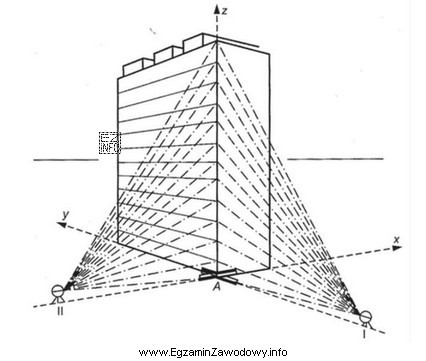

Pomiar odchyłek krawędzi budynku od linii pionu metodą rzutowania polega na takim poprowadzeniu obserwacji, aby można było porównać położenie krawędzi (na różnych wysokościach) z kierunkiem odpowiadającym pionowi, a następnie odczytać przesunięcie w postaci wartości liniowej w rzucie.
Teodolit jest w tym ujęciu przyrządem kluczowym, ponieważ pozwala stabilnie wyznaczyć i kontrolować kierunek obserwacji w płaszczyźnie pionowej (czyli "ustawić rzutowanie" zgodnie z metodą pokazaną na schemacie). Natomiast łata niwelacyjna pełni rolę czytelnej skali – umożliwia odczyt wartości przesunięcia (odchyłki) jako różnicy położenia krawędzi względem wskazania/obrazu na łacie.
Dlaczego pozostałe odpowiedzi są niepoprawne w kontekście tej metody:
- Niwelator, taśma – niwelator służy przede wszystkim do wyznaczania różnic wysokości i nie zastępuje instrumentu do prowadzenia rzutowania w opisany sposób; taśma nie daje odczytu "w osi rzutowania" zgodnie z zasadą pracy na podziałce.
- Niwelator, pion optyczny – pion optyczny ułatwia centrowanie nad punktem i przenoszenie punktów w pionie, ale sam nie zapewnia odczytu odchyłki krawędzi według schematu rzutowania; dodatkowo niwelator nie jest typowym instrumentem do takiego prowadzenia obserwacji.
- Teodolit, tyczka – teodolit jest właściwy, jednak tyczka bez czytelnej podziałki do odczytu przesunięć (w porównaniu do łaty) nie realizuje funkcji dokładnego odczytu odchyłki metodą pokazaną na rysunku.
W zadaniach egzaminacyjnych kluczowe jest rozróżnienie: instrument kierunkowy/kątowy (ustawia i kontroluje kierunek obserwacji) oraz element odczytowy (umożliwia odczyt wartości liniowej odchyłki). W tej parze funkcje te spełniają odpowiednio teodolit i łata.
