W przebiegach rzeczywistych napięcie chwilowe często składa się z dwóch części: składowej stałej (DC) oraz składowej zmiennej (AC). Składowa stała to "poziom odniesienia" (offset), wokół którego przebieg się waha. Składowa zmienna opisuje właśnie te wahania.

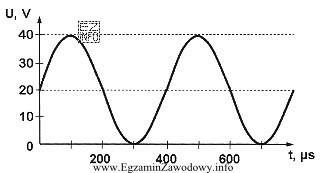

Aby wyznaczyć maksymalną wartość składowej zmiennej z rysunku przebiegu, nie wystarczy odczytać największej wartości napięcia chwilowego. Najpierw trzeba ustalić, jaki jest poziom DC: zwykle jest to wartość średnia przebiegu (na wykresie bywa widoczna jako "środek" wahań lub linia, wokół której sygnał jest symetryczny). Następnie oblicza się/odczytuje największe dodatnie odchylenie sygnału od tego poziomu. To odchylenie jest wartością szczytową (amplitudą) składowej zmiennej.
Poprawna odpowiedź "20,0 V" oznacza, że na rysunku największe dodatnie odchylenie od składowej stałej wynosi 20 V. Taka interpretacja jest typowa m.in. przy analizie tętnień w zasilaczach: interesuje nas, o ile napięcie "faluje" względem wartości średniej.
Dlaczego pozostałe odpowiedzi są błędne? W praktyce wynikają zwykle z typowych pomyłek:
- "40,0 V" często odpowiada pomyleniu amplitudy z wartością międzyszczytową (Vpp), czyli różnicą między maksimum i minimum przebiegu.
- "28,4 V" może wynikać z błędnego odniesienia (np. od zera zamiast od poziomu DC) albo z odczytu wartości skutecznej lub innego parametru, jeśli ktoś automatycznie kojarzy liczby z przeliczeniami RMS↔szczyt.
- "14,2 V" bywa skutkiem odczytania wartości skutecznej (RMS) zamiast szczytowej lub błędnego przyjęcia skali/poziomu odniesienia na wykresie.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze zdecyduj, czy pytanie dotyczy amplitudy (odchylenie od DC), Vpp (od szczytu do szczytu), czy RMS (wartość skuteczna). To trzy różne wielkości, które często są mylone.
