KWALIFIKACJA ELM5 - CZERWIEC 2024



PYTANIE NR 22.
Jaka jest wartość prądu kolektora tranzystora Ic zmierzonego za pomocą amperomierza o klasie dokładności równej 0,5 i zakresie pomiarowym In=200 mA?
Jaka jest wartość prądu kolektora tranzystora I<sub>c</
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:

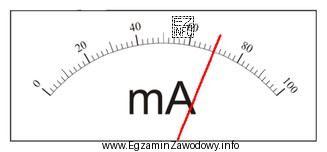

Na podstawie zdjęcia amperomierza, wskazówka pokazuje wartość około 70 mA na skali 0-100 mA. Jednak zakres pomiarowy przyrządu wynosi In=200 mA, co oznacza, że należy pomnożyć odczytaną wartość przez 2. Stąd rzeczywista wartość prądu kolektora Ic wynosi 70 * 2 = 140 mA.

Aby obliczyć błąd pomiaru, korzystamy z klasy dokładności amperomierza, która wynosi 0,5. Błąd bezwzględny obliczamy ze wzoru:
Δ I = (klasa * In) / 100 = (0,5 * 200 mA) / 100 = 1 mA

Zatem końcowy wynik pomiaru prądu kolektora tranzystora to (140±1) mA.
