KWALIFIKACJA ELM6 - CZERWIEC 2021



PYTANIE NR 34.

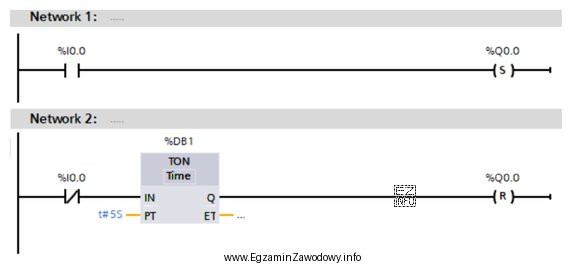

Jaki będzie stan wyjścia Q0.0, gdy na wejściu I0.0 nastąpi zmiana z 0 na 1?
Jaki będzie stan wyjścia Q0.0, gdy na wejś
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu logicznego, widzimy, że zmiana stanu wejścia I0.0 z 0 na 1 bezpośrednio wpływa na wyjście Q0.0 w Network 1. W Network 2, mimo obecności timera TON, jego działanie nie wpływa na stan wyjścia Q0.0 w Network 1. Zatem, odpowiedź "Q0.0 będzie równe 1." jest poprawna, ponieważ zmiana stanu wejścia I0.0 na 1 powoduje, że wyjście Q0.0 staje się równe 1.
