KWALIFIKACJA ELM6 - CZERWIEC 2022

Wyjaśnienie poprawnej odpowiedzi:

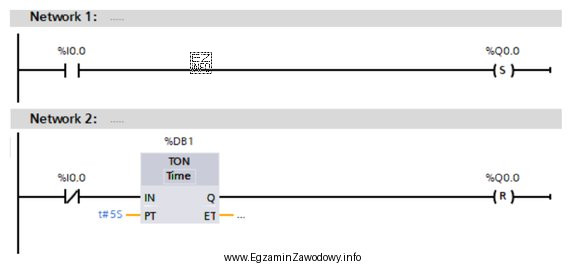

Na podstawie dostarczonego schematu, widzimy, że zmiana stanu wejścia I0.0 z 0 na 1 bezpośrednio wpływa na wyjście Q0.0 w Network 1. W Network 2, mimo obecności timera TON, jego działanie nie wpływa na stan wyjścia Q0.0 w Network 1. Zatem, gdy na wejściu I0.0 następuje zmiana z 0 na 1, wyjście Q0.0 staje się równe 1.
