KWALIFIKACJA ELM6 - CZERWIEC 2024 (test 2)



PYTANIE NR 34.

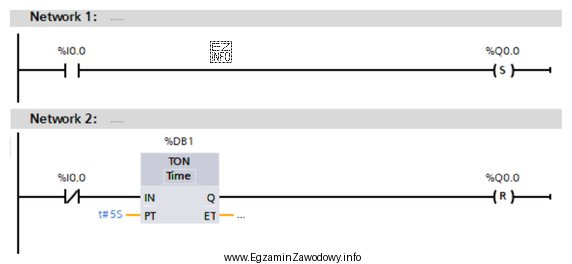

Jaki będzie stan wyjścia Q0.0, gdy na wejściu I0.0 nastąpi zmiana z 0 na 1?
Jaki będzie stan wyjścia Q0.0, gdy na wejś
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W momencie zmiany sygnału na wejściu I0.0 z 0 na 1, wyjście Q0.0 zostanie natychmiast ustawione na 1 zgodnie z Network 1. Chociaż Network 2 uruchamia timer TON, który po 55 sekundach zresetuje Q0.0, to w momencie zmiany sygnału na I0.0, Q0.0 będzie równe 1. Dlatego poprawną odpowiedzią jest "Q0.0 będzie równe 1".
