PYTANIE NR 6.

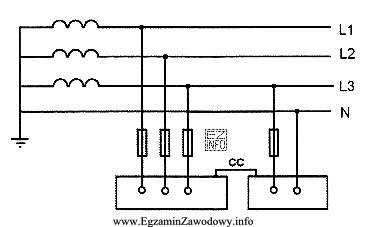

Jaki przewód na schemacie oznaczono literami CC?
Ilustracja przedstawia schemat elektryczny, który jest związany z kwalifikacją zawodową elektryka, szczególnie w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przewód wyrównawczy służy do połączeń wyrównawczych, czyli łączenia dostępnych części przewodzących i części przewodzących obcych, aby zmniejszyć różnice potencjałów. "Zerujący" dotyczy funkcji ochronnej w układach z przewodem PEN/N, a "uziemiający" łączy z uziomem; "obcy" nie jest typem przewodu.

Pełne wyjaśnienie:

Odpowiedź "Wyrównawczy." jest właściwa, gdy na schemacie przewód oznaczony literami CC opisuje element wykonujący połączenia wyrównawcze. Ich celem jest ograniczenie różnic potencjałów pomiędzy elementami przewodzącymi, z którymi użytkownik może mieć kontakt (np. metalowe rurociągi, konstrukcje, obudowy urządzeń), aby zmniejszyć ryzyko porażenia w razie uszkodzenia izolacji.

Dlaczego pozostałe odpowiedzi nie pasują do tej funkcji:

  • "Zerujący." – to określenie bywa kojarzone z rozwiązaniami ochronnymi, w których wykorzystuje się przewód neutralno-ochronny lub neutralny w określonym układzie sieci. Nie opisuje ono samej idei wyrównywania potencjałów między częściami przewodzącymi.
  • "Uziemiający." – przewód uziemiający służy do połączenia z uziomem (ziemią) i tworzy drogę dla prądów zwarciowych/udruchowych do ziemi. Połączenia wyrównawcze mogą być powiązane z uziemieniem, ale nie są tym samym: ich bezpośrednim zadaniem jest lokalne wyrównanie potencjałów między elementami.
  • "Obcy." – "część przewodząca obca" to nazwa rodzaju elementu (np. metalowa rura wprowadzona z zewnątrz), a nie nazwa przewodu. Na schematach można wskazywać części obce, ale przewód nie jest "obcy" jako typ.

Wskazówka egzaminacyjna: gdy w dokumentacji widzisz przewód łączący metalowe instalacje/elementy konstrukcyjne z szyną wyrównawczą, myśl o wyrównaniu potencjałów, a nie o samym uziemieniu. To pomaga odróżniać przewód wyrównawczy od uziemiającego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przewód wyrównawczy w instalacji budynku?
Przewód wyrównawczy służy do wykonywania połączeń wyrównawczych, czyli łączenia elementów metalowych (części przewodzących) w celu zmniejszenia różnic potencjałów. Dzięki temu przy uszkodzeniu izolacji napięcie dotykowe może być mniejsze, a ochrona przeciwporażeniowa skuteczniejsza.
Dlaczego połączenia wyrównawcze są ważne przy instalacjach gazowych?
W pobliżu instalacji gazowych występują metalowe rurociągi i armatura, które mogą wprowadzać obce potencjały. Połączenia wyrównawcze ograniczają różnice potencjałów między tymi elementami a innymi częściami instalacji, co poprawia bezpieczeństwo przy ewentualnych uszkodzeniach instalacji elektrycznej.
Jaka jest różnica między przewodem uziemiającym a wyrównawczym?
Przewód uziemiający łączy instalację z uziomem (ziemią). Przewód wyrównawczy łączy między sobą dostępne części przewodzące i części przewodzące obce, aby wyrównać potencjały lokalnie. Oba rozwiązania mogą współpracować, ale pełnią różne funkcje w ochronie przeciwporażeniowej.
Co oznacza "przewód zerujący" i czemu łatwo go pomylić z uziemieniem?
"Zerowanie" jest potocznym określeniem działań ochronnych powiązanych z przewodem neutralnym/ochronnym w określonych układach sieci. Łatwo je pomylić z uziemieniem, bo oba pojęcia dotyczą bezpieczeństwa, ale uziemienie odnosi się do połączenia z ziemią, a nie do samego wyrównywania potencjałów.
Jak rozpoznać na schemacie przewód wyrównawczy bez legendy?
Najczęściej rozpoznasz go po funkcji: łączy metalowe elementy instalacji (rury, konstrukcje, obudowy) z szyną wyrównawczą lub punktem połączeń wyrównawczych. Jeśli przewód nie idzie bezpośrednio do uziomu, a "spina" elementy metalowe, zwykle jest wyrównawczy.
Czy "część przewodząca obca" to to samo co przewód obcy?
Nie. "Część przewodząca obca" to element metalowy wprowadzający potencjał z zewnątrz (np. rurociąg). To nie jest rodzaj przewodu. W testach mylenie tych pojęć jest częste, bo słowo "obcy" występuje w definicjach, ale nie opisuje typu przewodu.
Kiedy wykonuje się główne połączenia wyrównawcze w budynku?
Wykonuje się je podczas realizacji instalacji wewnętrznych, gdy łączy się główne elementy metalowe budynku (np. rurociągi, zbrojenie, konstrukcje) z główną szyną wyrównawczą. Ma to znaczenie szczególnie tam, gdzie istnieje wiele instalacji metalowych i ryzyko różnic potencjałów.
Jakie błędy najczęściej popełnia się w pytaniach o oznaczenia przewodów na schemacie?
Najczęstsze błędy to: wybór "uziemiający" dla każdego przewodu ochronnego, ignorowanie funkcji przewodu na rysunku oraz traktowanie określeń typu "obcy" jako typu przewodu. Pomaga analiza: co przewód łączy i czy prowadzi do uziomu, czy do punktu wyrównania potencjałów.
Czy przewód wyrównawczy zawsze jest żółto-zielony?
W praktyce przewody związane z ochroną często mają barwy żółto-zielone, ale samo pytanie egzaminacyjne o oznaczenia na schemacie dotyczy zwykle funkcji, nie koloru izolacji. W zadaniach schematowych ważniejsze jest, co przewód łączy i jaki ma opis/oznaczenie w dokumentacji.
Jak uczyć się oznaczeń na schematach, żeby nie zgadywać na egzaminie?
Ćwicz na kilku schematach: zaznacz, które przewody idą do uziomu, które łączą elementy metalowe, a które są robocze. Twórz krótkie fiszki z pojęciami: uziemienie, wyrównanie, neutralny, ochronny. Na egzaminie analizuj funkcję połączenia, nie tylko litery.
info

To pytanie poprawnie rozwiązuje 47% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że przewód wyrównawczy służy do połączeń wyrównawczych, czyli łączenia dostępnych części przewodzących i części przewodzących obcych, aby zmniejszyć różnice potencjałów.
