KWALIFIKACJA MEC3 - CZERWIEC 2017

Wyjaśnienie poprawnej odpowiedzi:

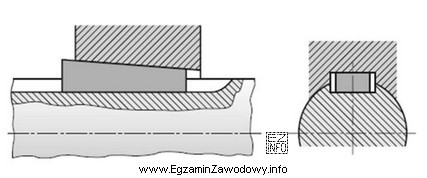

Na rysunku przedstawiono połączenie klinowe, które charakteryzuje się tym, że elementy są łączone za pomocą klinów, co zapewnia ich mocowanie. Klin, który jest widoczny na rysunku, wprowadza nacisk na połączone elementy, co zapobiega ich przemieszczaniu się. Pozostałe odpowiedzi nie pasują do przedstawionego rysunku: połączenie kołkowe wykorzystuje kołki, wpustowe - wpusty, a czółenkowe to połączenie na czopy i wpusty, które różni się od przedstawionego rodzaju połączenia.
