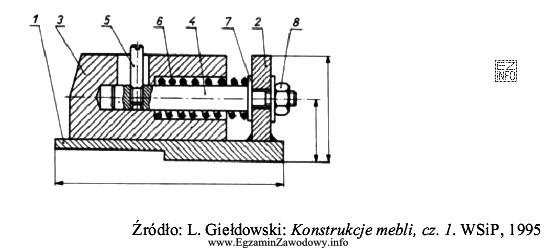

Rysunek złożeniowy (montażowy) służy do pokazania wyrobu jako zespołu, czyli po połączeniu części w jedną całość. Jego kluczową cechą jest to, że umożliwia zrozumienie wzajemnego położenia i współpracy elementów (np. gdzie znajduje się wał względem łożysk, jak osadzona jest osłona, jak przebiega połączenie śrubowe).
W praktyce na rysunku złożeniowym często spotyka się:
- kilka części pokazanych jednocześnie (czasem w przekrojach),
- oznaczenia pozycji (odsyłacze) do wykazu części,
- ogólne wymiary gabarytowe lub montażowe (niekoniecznie komplet wymiarów każdej części),
- informacje potrzebne do montażu/kontroli złożenia.
Odpowiedź "wykonawczy" jest nieprawidłowa, ponieważ rysunek wykonawczy dotyczy zazwyczaj pojedynczego detalu i zawiera pełny zestaw danych do jego wytworzenia (wymiary, tolerancje, chropowatość, materiał, obróbkę). Jeśli na ilustracji widać wiele współpracujących części, to bardziej pasuje charakter złożeniowy niż wykonawczy.
Odpowiedź "zestawieniowy" może mylić, bo bywa kojarzona z wykazem części. Jednak rysunek zestawieniowy w ujęciu szkolnym/technicznym nie jest tym samym co rysunek pokazujący fizyczne złożenie w wielu rzutach i przekrojach. Jeśli kluczowe jest pokazanie geometrii zmontowanego zespołu, właściwsza jest klasyfikacja "złożeniowy".
Odpowiedź "zabiegowy" nie jest standardowym, powszechnie nauczanym rodzajem rysunku technicznego w tym kontekście. Uczeń może ulec skojarzeniu z "zabiegami" technologicznymi, ale nazwa ta nie opisuje typowej funkcji rysunku w dokumentacji konstrukcyjnej.
W kontekście BHP umiejętność rozpoznania rysunku złożeniowego pomaga w analizie maszyn: łatwiej wskazać miejsca potencjalnych zagrożeń (strefy zgniotu, wciągnięcia), zrozumieć rolę osłon i elementów bezpieczeństwa oraz zweryfikować, czy urządzenie jest zmontowane zgodnie z dokumentacją.
