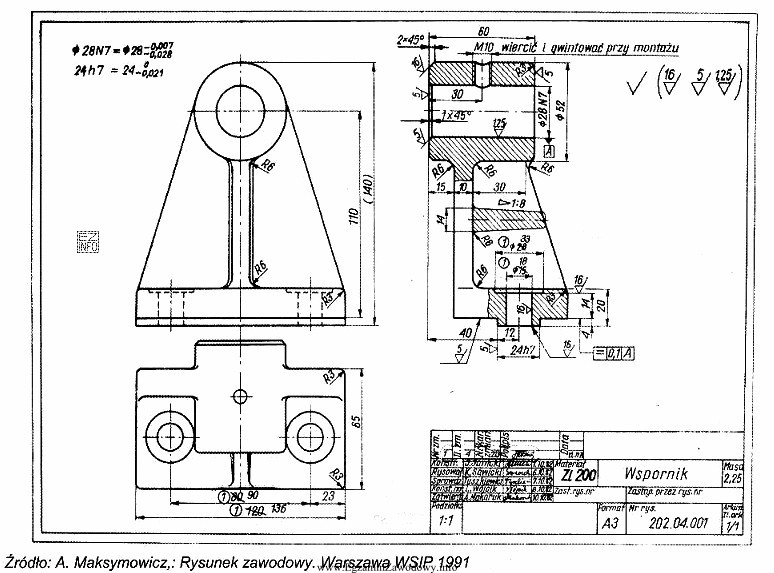

"Rysunek wykonawczy" to taki rodzaj rysunku technicznego, którego celem jest umożliwienie wykonania konkretnej części. W praktyce oznacza to, że rysunek skupia się na jednym detalu i zawiera informacje potrzebne do wytworzenia: geometrię, sposób przedstawienia kształtu oraz dane pozwalające odtworzyć element bez domysłów. Taki rysunek jest typowy dla dokumentacji produkcyjnej i naprawczej.
Odpowiedź "montażowy" nie pasuje, gdy rysunek nie opisuje procesu łączenia i kolejności montażu oraz nie skupia się na relacjach montażowych między wieloma częściami. Rysunek montażowy ma wspierać złożenie wyrobu (jak połączyć elementy), a nie wykonanie pojedynczego detalu.
Odpowiedź "złożeniowy" jest błędna, jeśli rysunek nie prezentuje całego zespołu (wielu części razem), ich wzajemnego położenia i identyfikacji elementów zespołu. W rysunku złożeniowym kluczowe jest pokazanie, jak części tworzą całość.
Odpowiedź "zestawieniowy" jest nieprawidłowa, gdy rysunek nie pełni funkcji zestawienia elementów (np. w kontekście wykazu części/odmian) i nie akcentuje informacji zbiorczych. W kontekście BHP rozpoznanie typu rysunku bywa przydatne przy analizie dokumentacji maszyn: rysunek wykonawczy pomaga ocenić możliwość bezpiecznej modyfikacji osłon i elementów, natomiast złożeniowy/montażowy częściej służy do zrozumienia układu zespołów i sposobu ich złożenia.
