KWALIFIKACJA BPO1 - CZERWIEC 2009

Wyjaśnienie poprawnej odpowiedzi:

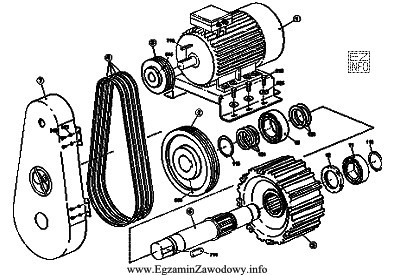

Rysunek przedstawia rozbudowany widok urządzenia z poszczególnymi elementami rozmieszczonymi w taki sposób, aby pokazać kolejność ich montażu. Elementy są ponumerowane, co sugeruje sekwencję montażu, a sposób rozmieszczenia części wskazuje na to, jak mają na siebie nachodzić lub wchodzić. Rysunek ten nie przedstawia urządzenia w stanie złożonym, lecz sposób jego składania, co jest charakterystyczne dla rysunku montażowego.
