KWALIFIKACJA MOT5 - CZERWIEC 2009



PYTANIE NR 24.

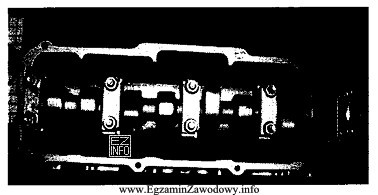

Jaki rodzaj sterowania zaworami silnika przedstawia zdjęcie?
Ilustracja przedstawia mechanizm sterowania zaworami silnika typu OHC (Overhead Camshaft), co jest zgodne z pytaniem
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "OHC" oznacza układ, w którym wałek rozrządu znajduje się w głowicy silnika i steruje zaworami bez wałka w bloku. "OHV" ma wałek w bloku i popychacze, a "DOHC" ma zwykle dwa wałki w głowicy. "CIH" odnosi się do wałka w głowicy, ale nie jest standardowym wyborem w takim ujęciu.

Pełne wyjaśnienie:

W pytaniu rozpoznajesz rodzaj sterowania zaworami (układ rozrządu) na podstawie fotografii głowicy i elementów napędu zaworów. Poprawna odpowiedź "OHC" (overhead camshaft) oznacza konstrukcję, w której wałek rozrządu jest umieszczony w głowicy, czyli "nad" komorą spalania i zaworami. W praktyce w takim układzie widzisz elementy wskazujące na to, że krzywki wałka pracują bezpośrednio na popychaczach/szklankach albo poprzez krótkie dźwigienki, bez długich popychaczy biegnących z bloku.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • "OHV" (overhead valve) to układ, w którym zawory są w głowicy, ale wałek rozrządu znajduje się w bloku silnika. Ruch jest przenoszony na zawory przez popychacze i laski popychaczy. Jeśli na zdjęciu widać wałek w głowicy, to nie jest to OHV.
  • "DOHC" (double overhead camshaft) to rozwiązanie z dwoma wałkami rozrządu w głowicy (najczęściej osobno dla zaworów dolotowych i wylotowych). Aby wybrać DOHC, trzeba mieć przesłanki, że są dwa wałki lub układ wyraźnie dwurwałkowy; przy typowym OHC jest jeden wałek.
  • "CIH" bywa rozumiane jako wałek w głowicy (cam-in-head), ale w praktyce testowej częściej rozróżnia się układy OHV/OHC/DOHC. Bez jednoznacznego wskazania definicji tego skrótu w zadaniu, odpowiedź ta nie opisuje standardowo oczekiwanej klasyfikacji jak OHC.

Wskazówka egzaminacyjna: najpierw odpowiedz sobie, gdzie jest wałek rozrządu (blok czy głowica), a dopiero potem, czy jest jeden czy dwa. To ogranicza pomyłki wynikające z samego brzmienia skrótów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza skrót OHC w silniku samochodowym?
OHC oznacza układ rozrządu z wałkiem rozrządu w głowicy. Krzywki wałka znajdują się blisko zaworów i sterują nimi bezpośrednio (np. przez popychacze) albo przez krótkie dźwigienki. To zwykle upraszcza przeniesienie ruchu w porównaniu z układem z wałkiem w bloku.
Jaka jest różnica między OHC a DOHC?
Różnica dotyczy liczby wałków w głowicy. OHC ma zazwyczaj jeden wałek rozrządu, a DOHC ma dwa (często osobno dla dolotu i wydechu). DOHC ułatwia sterowanie wieloma zaworami na cylinder, ale zwiększa złożoność głowicy.
Dlaczego OHV nie jest tym samym co OHC?
W OHV zawory są w głowicy, ale wałek rozrządu jest w bloku, a ruch idzie przez popychacze i laski popychaczy. W OHC wałek jest w głowicy, więc nie potrzeba długiego przeniesienia ruchu z bloku. To dwie różne koncepcje budowy rozrządu.
Jak rozpoznać na zdjęciu, że silnik ma rozrząd OHC?
Szukaj cech wskazujących, że wałek rozrządu znajduje się w głowicy: elementów krzywek nad zaworami, krótkich dźwigienek lub popychaczy działających bezpośrednio. Jeśli widzisz, że sterowanie zaworami nie wymaga lasek popychaczy z bloku, to typowo wskazuje na OHC.
Kiedy w praktyce warsztatowej ma znaczenie, czy to OHC czy OHV?
Ma to znaczenie m.in. przy regulacji luzów zaworowych, diagnostyce hałasów, demontażu pokrywy zaworów oraz doborze części rozrządu. Inny bywa dostęp do elementów i ich układ. Znajomość typu rozrządu pomaga też ocenić, które elementy mogą generować usterki.
Czy DOHC zawsze oznacza 16 zaworów?
Nie. DOHC oznacza dwa wałki rozrządu w głowicy, a liczba zaworów zależy od konstrukcji silnika (np. 2, 3, 4 lub 5 na cylinder). Często DOHC łączy się z wielozaworowością, ale nie jest to reguła bez wyjątków. Na egzaminie rozdzielaj "liczbę wałków" od "liczby zaworów".
Dlaczego w OHC łatwiej o precyzyjne sterowanie zaworami przy wysokich obrotach?
W OHC elementy przenoszące ruch między wałkiem a zaworem są zwykle krótsze i lżejsze niż w układach z wałkiem w bloku. Mniejsza bezwładność ułatwia pracę przy wysokich prędkościach obrotowych i ogranicza "pływanie" zaworów. To jedna z przyczyn popularności OHC w nowocześniejszych konstrukcjach.
Co jest najczęstszą pułapką w pytaniach o OHC, OHV i DOHC?
Najczęściej uczniowie sugerują się samą nazwą i skrótem, zamiast odpowiedzieć na dwa kroki: gdzie jest wałek rozrządu oraz ile wałków jest w głowicy. Druga pułapka to zakładanie, że jeśli silnik wygląda "nowocześnie", to na pewno ma DOHC, mimo braku cech na zdjęciu.
Jakie elementy rozrządu warto umieć nazwać na egzaminie MOT.2?
Warto umieć rozpoznać i nazwać: wałek rozrządu, krzywki, popychacze, dźwigienki, zawory, sprężyny zaworowe, a także elementy napędu rozrządu (łańcuch/pasek, koła zębate, napinacz). To ułatwia analizę zdjęć i schematów oraz diagnozowanie typowych usterek.
Czy na egzaminie można trafić skrót CIH i jak go rozumieć?
Można spotkać różne skróty, ale najczęściej wymagane są OHV/OHC/DOHC. Jeśli pojawia się CIH, bywa rozumiane jako "wałek w głowicy". Na testach kluczowe jest jednak dopasowanie do podanej klasyfikacji w odpowiedziach i rozpoznanie położenia wałka względem zaworów.
info

To pytanie poprawnie rozwiązuje 44% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że odpowiedź "OHC" oznacza układ, w którym wałek rozrządu znajduje się w głowicy silnika i steruje zaworami bez wałka w bloku.
